1、概述

PAN184 是一款内置 8 位 MCU 带 12 位 ADC 和 2.4GHz 无线收发电路的低功耗 SOC 芯片，非常适合应用于遥控领域（例如，遥控器，玩具小车等），是性价比非常高的 SOC 芯片。

PAN184 内置高达 2KW MTP ROM 和 128 Bytes RAM，同时集成了 8 通道 12 位精度 ADC、时钟源、定时

器、PWM 生成器、计数器、硬件比较器、LVR 等丰富的通讯外设，具有高整合度、高抗干扰、高可靠性和

超低功耗的特点。

PAN184 的射频收发器工作在 2.400~2.483GHz 世界通用 ISM 频段。PAN184 采用嵌入式基带协议引擎，同时支持普通模式和 ACK 模式。通信速率支持 2Mbps/1Mbps/250Kbps。其中，1Mbps 模式下有效通信速率可以达到 200Kb/s。

2、主要特性

? RF

- 无线

? 通信频段：2.400GHz ~2.483GHz

? 数据速率：2Mbps, 1Mbps, 250Kbps

? 调制方式：GFSK

- 接收器

? -83dBm@2Mbps

? -87dBm@1Mbps

? -91dBm@250Kbps

- 发射器

? 输出功率：11, 9, 5, -1, -10 or -23dBm

? 18mA@2dBm

? 30mA@9dBm

- RF 集成器

? 完全集成频率合成器

? 1Mbps/2Mbps 模式（晶振精度±60ppm）

? 250kbps 模式（晶振精度±20ppm）

- 协议引擎

? 支持 1 到 32 字节或 64 字节数据长度

? 支持自动应答及自动重传

? 6 个接收数据构成 1:6 的星状网络

? MCU

- 8 位高性能精简指令集 CPU

- 89 个高效指令

- 绝大多数指令都是单周期（1T）指令

- 可程序设定的堆栈指针和堆栈深度

? 内存

- 2KW MTP ROM 程序存储器（可编程 1000 次以上）

- 128 Bytes RAM 数据存储器

? 外设

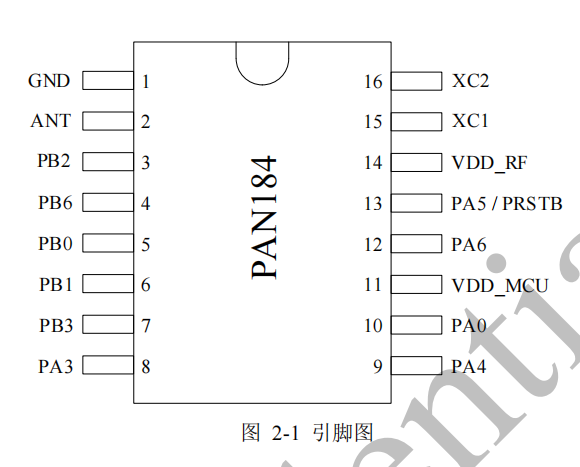

- 10 个 GPIO

- 两个 8 位带 PWM 功能的定时器

- 一个硬件 16 位定时器

- 一个硬件比较器

- 8 通道 12 位精度 ADC

- Bandgap 电路提供 1.2V 参考电压

- LVR

? 电源管理

- 集成电压调节器

- 工作电压：2.3~3.3V

? 封装

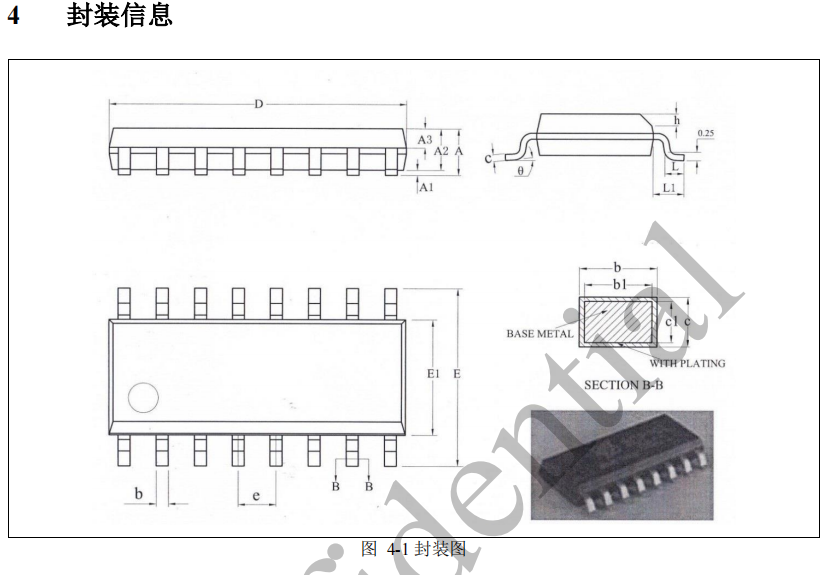

- SOP16

? 工作条件

- 工作温度：-40℃ ~ 85℃

3、典型应用

? 玩具小车

? 遥控器
