1.概述

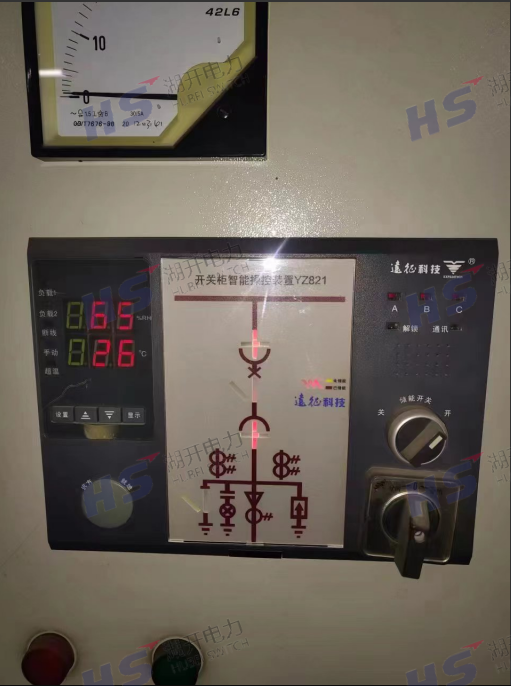

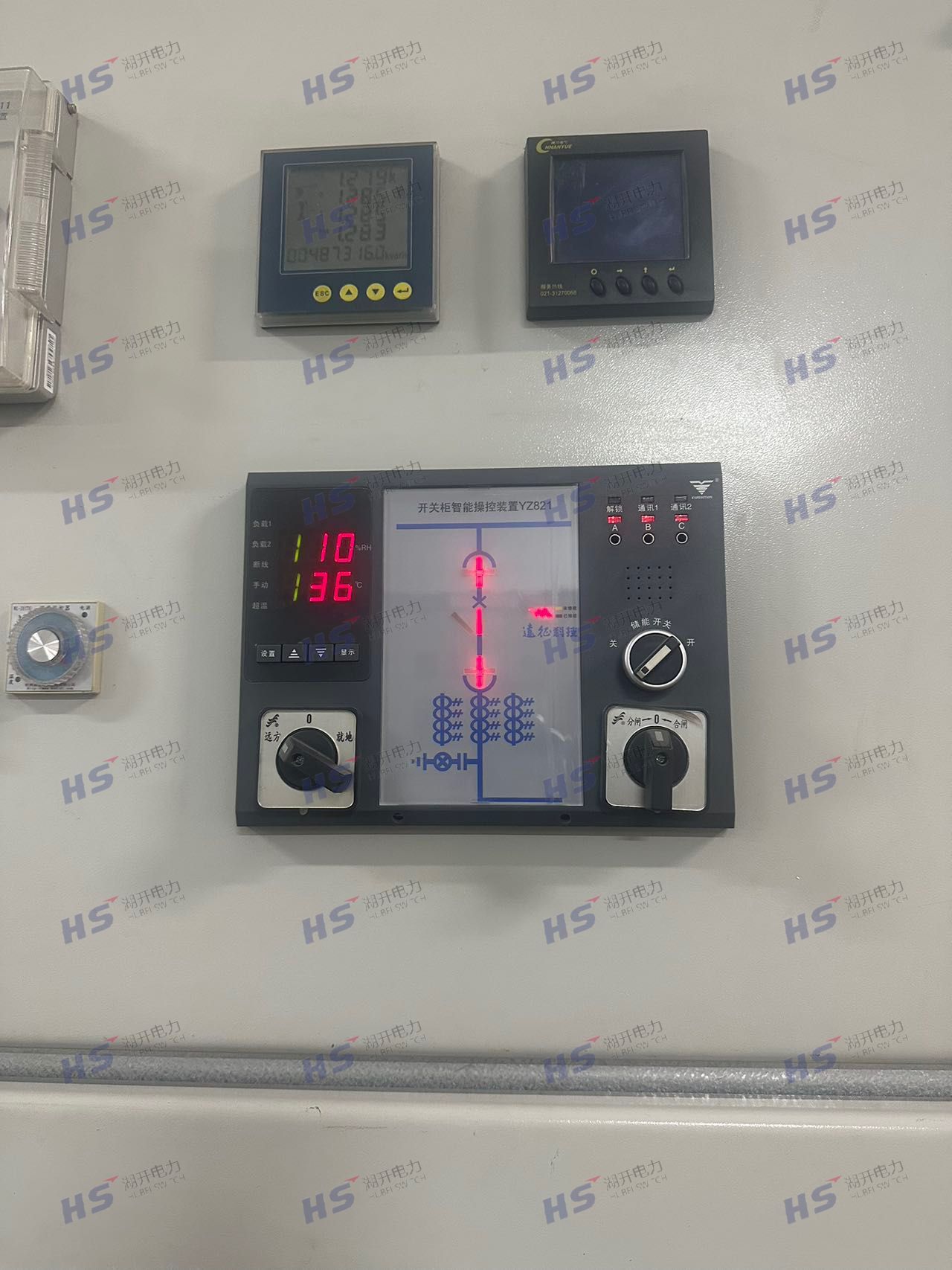

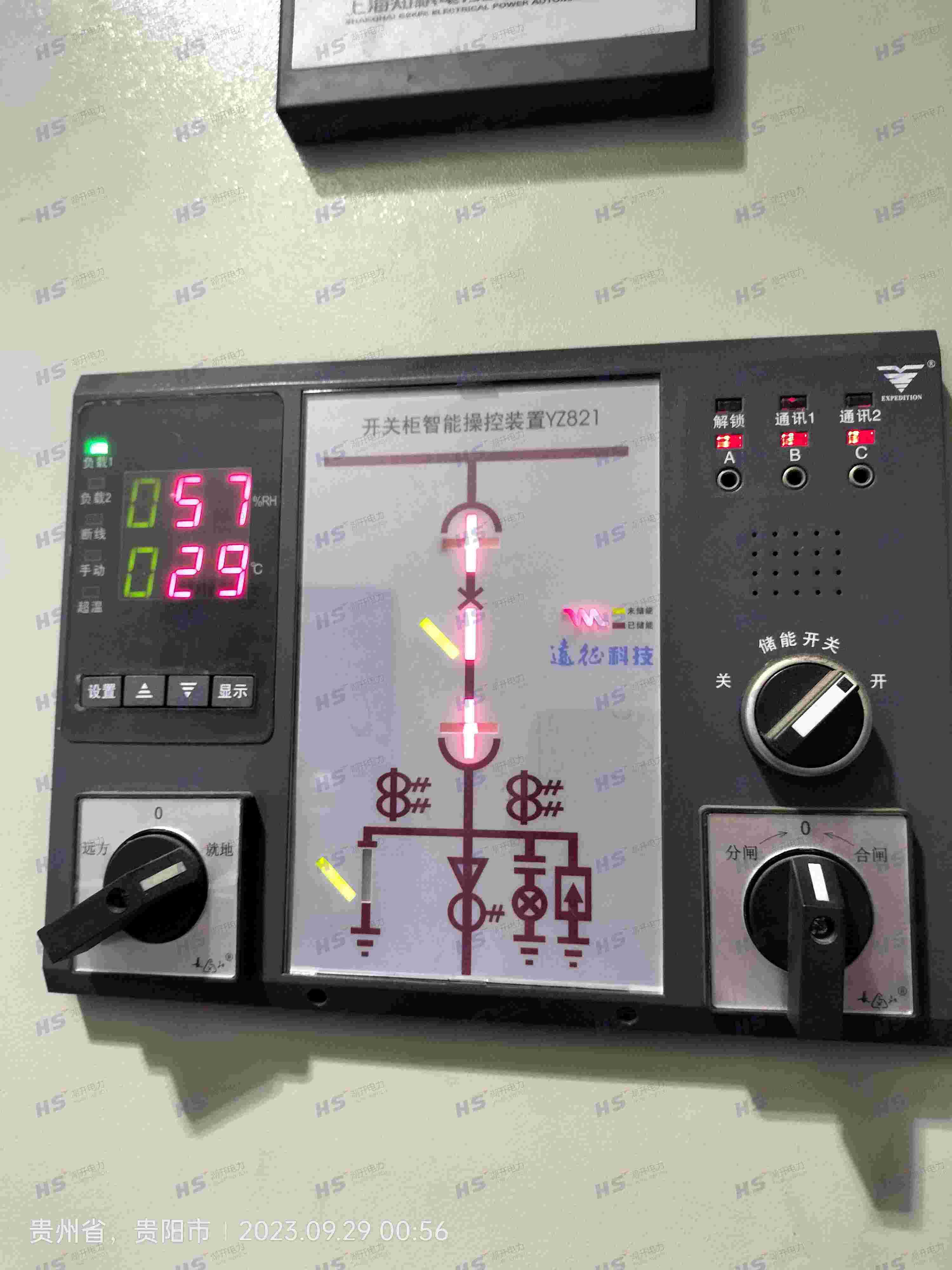

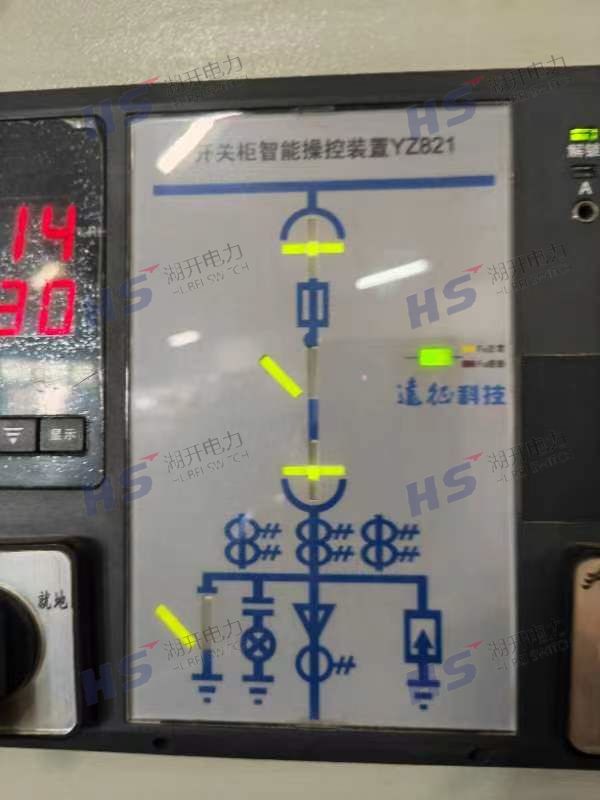

YZ821开关柜智能操控装置是我公司针对电力开关柜研制开发的一款新型多功能、模拟动态指示的智能装置。适用于中置柜、手车柜、固定柜、环网柜等多种开关柜。装置本身具有动态一次模拟图，带电显示及闭锁、温湿度智能控制、断路器分合状态指示、储能指示接地开关状态指示、手车位置指示、分合闸回路完好指示、远方/本地操作、远程通信、柜内照明等功能。采用面板安装方式，用户选用时只要提供一次方案图即可。

2.主要功能

本装置可以根据用户要求实现一次回路设备开关状态指示、温湿度智能控制以及断路器操控等功能。

本装置以一体化布局配套装备于开关柜，极大简化了过去开关柜的面板结构设计，美化了面板布局，取代现有的一次回路模拟指示牌、电磁式开关状态指示器、接地指示器、储能开关、断路器分/合开关等多种控制、指示器件。

本装置安装方便、使用寿命长，完全可以满足电力行业的需求，能够保障电器的安全可靠运行。

3技术参数

3.1 电       源：交流电压 AC/DC85V～265V 或DC 110V/DC220V

3.2 环境条件：工作温度-25℃ ～+55℃；贮藏温度-40℃ ～+85℃；

相对湿度5%RH ~ 95%RH

3.3 功       耗：≤15W

3.4 抗电强度：外壳与端子间≥AC2000V

3.5 绝缘性能：外壳与端子间≥100MΩ

3.6 抗电磁干扰功能：符合GB/T14598.13、GB/T14598.14、GB/T14598.9、GB/T14598.10的

要求。
