产品描述：

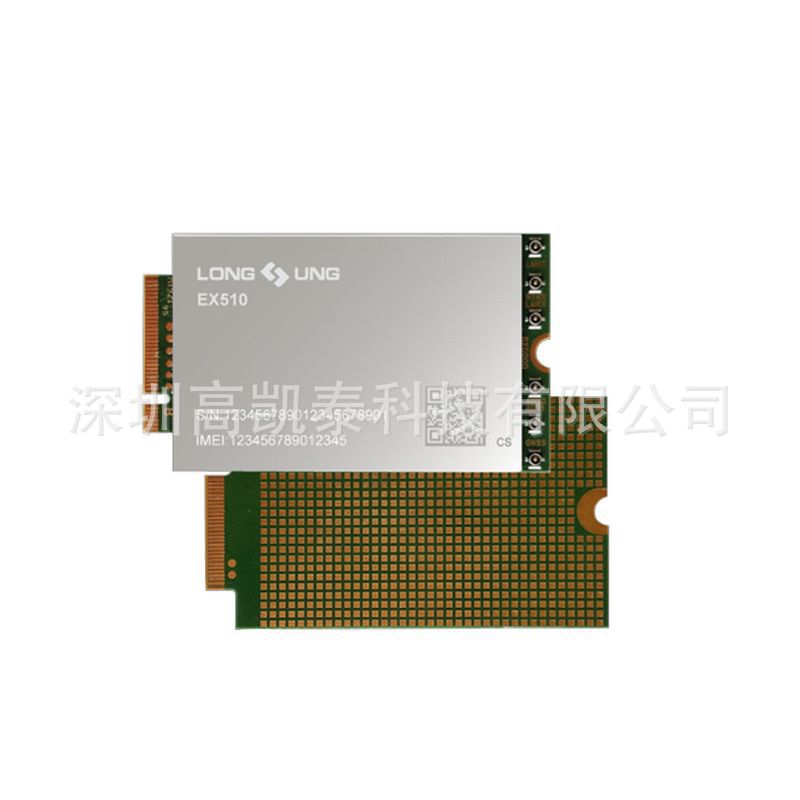

• EX510是M.2类型的多频段5G NR/LTE-FDD/LTE TDD/HSPA+模块解决方案 它支持高达4.0 Gbps的R15 5g NSA/SA数据传输。它具有很强的扩展性 具有丰富接口的能力，包括PCIe、USB3.1、GPIO等。
• 该模块提供了很多 客户应用集成的灵活性和简易性。 EX510的封装是M.2，EX510的AT命令完全遵循3GPP。它可以 对大部分高速数据服务市场进行分层。这也最小化了 客户的投资，并实现更短的上市时间。
• 它是为各种需要高吞吐量数据通信的应用而设计的 无线电传播条件。由于性能的独特组合， 安全性和灵活性，该模块非常适合许多应用。

产品优势：

• EX510 模块在运输、存储以及装配过程中都需要注意 ESD 防护。需要考虑最终产品 ESD 问题的防护，主板上 ESD 防护器件应该摆放在靠近人体容易接触到的连接器旁边，比如 USIM 卡座、USB 连接器、耳机插座、SD 卡座等等。

一般特征：

• Supply voltage range: 3.3V ~ 4.3V, Typ: 3.8V
• Control Via AT Commands
• Operation temperature: ‐30℃ ~ +70℃
• Dimensions: 30.0*52.0*2.3mm ? Weight: 6.3g
• Sub‐6G/LTE‐FDD/LTE‐TDD/WCDMA
• GNSS:GPS/GLONASS/BeiDou/ Galileo/QZSS

波段配置：

• 5G NR ? N1, N2, N3, N5, N7, N8, N12, N20 N25, N28, N40, N41, N66, N71, N77, N78, N79*
• LTE-FDD ? B1, B2, B3, B4, B5, B7, B8, B12, B13 B14, B17, B18, B19, B20, B25, B26, B28, B29, B30, B32, B66, B71
• LTE-TDD ? B34, B38, B39, B40, B41, B42, B43, B48
• WCDMA ? B1, B2, B3, B4, B5, B8

模块数据：

• Support Release 15
• Support SA / NSA
• Sub – 6G - Uplink up to 200Mbps - Downlink up to 1.7Gbps
• LTE CAT20 - Uplink up to 200Mbps - Downlink up to 2.4Gbps
• LTE-FDD up to 2.4 Gbps DL,200 Mbps UL
• LTE-TDD up to 2.4 Gbps DL,200 Mbps UL
• DC-HSPA+ up to 42.2Mbps DL,5.76Mbps UL

连接：

• USB3.0 with High speed up to 480Mbps
• USB3.1 with SS Gen2
• UART
• (U)SIM card (1.8V /3.0V)
• Digital Audio through PCM
• GPIOs
• I2C
• PCIe Gen3
• Antenna x 6
• QMI / API
