产品描述：

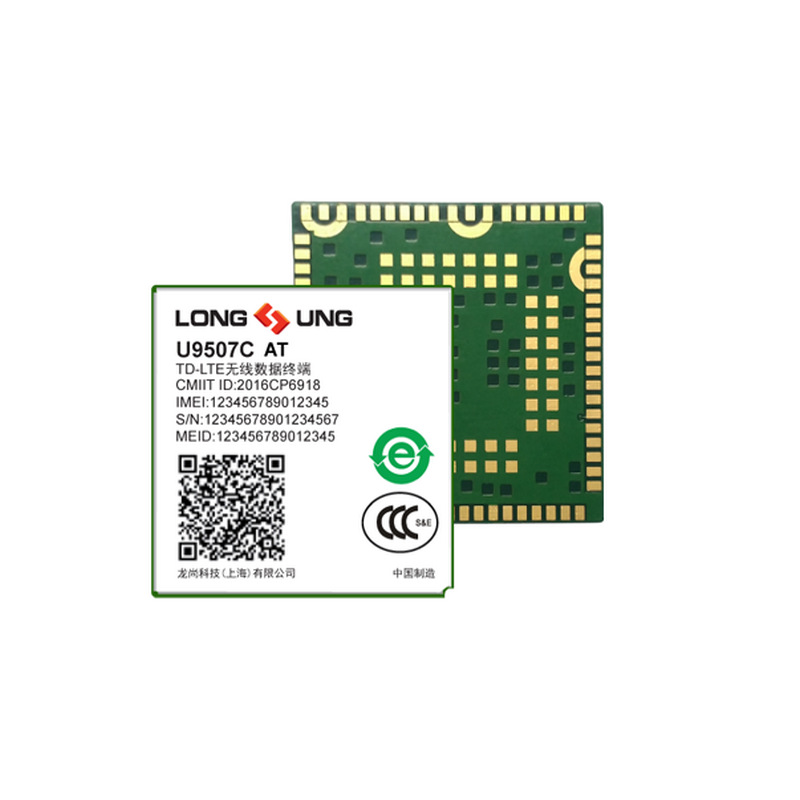

• U9507C AT 是龙尚科技推出的一款车规级 LTE Cat4 无线通信模块，基于高通 MDM9628 车载前装芯 片研发，按照 IATF 16949:2016 汽车行业质量管理体系标准而制造，并在整个生命周期内完全遵循车规级 产品的质量流程，包括 PPAP、8D、DFMEA、PFMEA 等，可以经受严苛的高低温、震动等恶劣环境的考 验，同时具有优越的防静电和防电磁干扰功能。模组内置丰富的网络协议，集成多个标准接口。可以工作 在 LTE-TDD/LTE-FDD/TD-SCDMA/UMTS/EVDO/EDGE/GPRS/CDMA/GSM 等多种制式。
• 在 LTE-TDD/LTE-FDD 制式下，U9507C AT 上下行速率可以达到 50Mbps 和 150Mbps，在没有 LTE 覆盖的情况下，U9507C AT 还可以可靠安全地注册到 3G（TD-SCDMA/UMTS/EVDO）或 2G （EDGE/GPRS/CDMA）网络。
• U9507C AT 除了提供高速数据接入，还提供短信、语音通话等功能，汽车级制造和品质流程使其尤其 适用于车载前装相关领域，如车载导航系统、车辆远程、远程车辆诊断、车载无线路由器、车队管理、 车辆追踪、车载信息娱乐系统等。

基本特性

? 电压范围：3.3V-4.2V
? 低功耗：- 休眠模式：3mA - 关机电流：16 μA
? 尺寸：31.0mm×30.0mm×2.4mm
? 重量：约5 g
? LGA封装
? 温度范围：-40°C to +85°C
3GPP TS27.005/ TS27.007,3GPP2 和
其他增强型型AT命令

频段配置：

? LTE-TDD 四频 Band 38/39/40/41

? LTE-FDD 四频 Band 1/3/5/8

? TD-SCDMA 双频 Band 34/39

? UMTS 双频 Band 1/8

? EVDO 单频 BC0

? CDMA1x 单频 BC0

? GSM 双频 Band 3/8

数据传输:

? LTE-FDD up to 150 Mbps DL,50 Mbps UL
? LTE-TDD up to 130 Mbps DL,35 Mbps UL
? DC-HSPA+ up to 42.2Mbps DL,5.76Mbps UL
? TD-SCDMA up to 4.2 Mbps DL,2.2 Mbps UL
? 1xEV-DO ReA up to 3.1Mbps DL,1.8Mbps UL
? EDGE class 33: 296kbps DL,236.8kbps UL
? GPRS class 33: 107kbps DL,85.6kbps UL

GNSS:

? 支持GPS/BeiDou/GLONASS/Galileo/QZSS

? 灵敏度 ： - 捕获：-146dBm - 重捕获：-158dBm - 跟踪：-162dBm

? TTFF （Autonomous @Open Sky） - 冷启动：

? TTFF （XTRA Enabled @Open Sky） - 冷启动：<18s - 温启动：

接口：

? 一路USB 2.0 高速接口
? 一个SIM/USIM 接口 3 V / 1.8 V：
? 3路UART接口
? 一路PCM接口
? 2个SDIO接口
? 一个SGMII接口
? 2个IIC接口
? 1个SPI接口
? 天线接口
? GPIO

短信规格：

? 点对点 MO 和 MT

? SMS 小区广播

? Text 和 PDU 模式

协议栈：

• TCP/ UDP/ PPP/ FTP/ HTTP/ HTTPS/ SMTP*/SMTPS*/ MMS/ FTPS*/ NTP/ PING/ QMI/ SSL/NITZ/ CMUX/ MQTT*

认证：

? SRRC ? CCC ? CTA

附加特性：

? Open Linux ? 支持多路APN ? DFOTA ? 支持程序/数据备份 ? ESD/EMI防护
