产品描述：

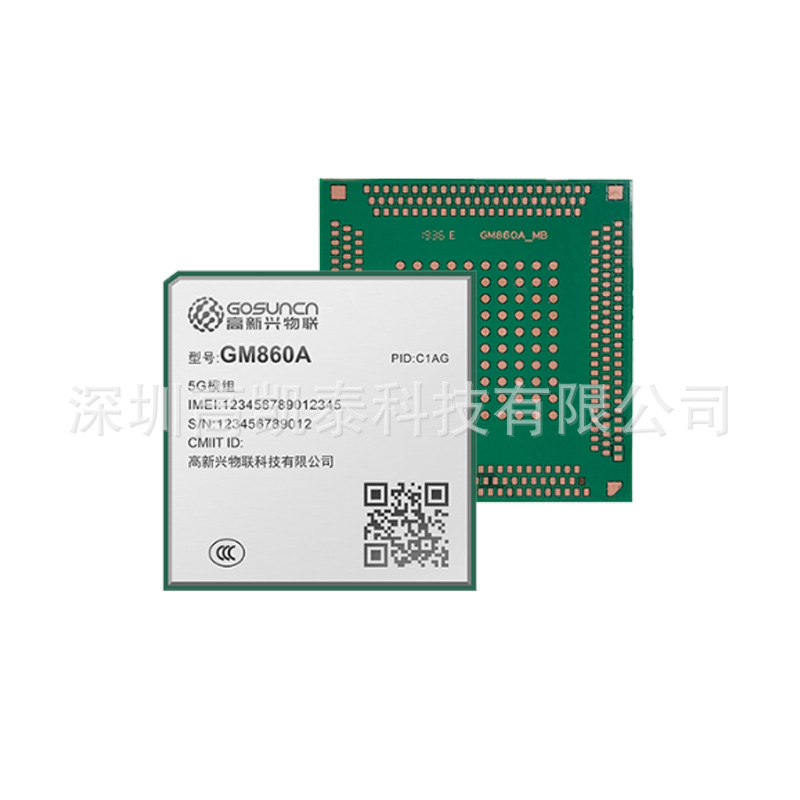

GM860A-C1AG 模组支持5G NR、4G LTE(Cat.20)和3G网络. 5G网络下可提供900Mbps上传速率和2.12Gbps下载速率。GM860A支持多种互联网协议(PAP、CHAP、PPP)，有丰富的功能(FOTA、TTS、远程唤醒等)，支持USB、PCIE、2xUSIM、I2S等多种硬件接口。该模块生产和设计满足IATF 16949的要求，并遵循汽车质量控制流程APQP、PPAP的要求。该产品温度范围宽，具有良好的ESD保护和EMC特性，机械性能和可靠性好，非常适合汽车产品。

产品亮点：

LGA 封装
5G NR & 4G LTE & 3G&2G
5G:UL 800Mbps / DL 2.12Gbps
4 x 4 MIMO
车规级可靠性，满足IATF16949要求
RGMII 接口
FOTA
PCIE 3.0-2Lanes
RAS / ECM/RNDIS
-40℃ ~ 85 ℃
自动挂起 & 远程唤醒
USB 3.1 Gen2

基本属性

* 3GPP Release 15

* LGA封装

* 尺寸：46 × 49 × 3mm

* 重量：About 10.0g

* SA&NSA (Option 3X,3A and Option 2)

* High-power UE

电气特性

* Transmit Power:

--5G NR: 26 ±2.7dBm (Power Class 2)

--LTE: 23 ±2.7dBm (Power Class 3)

--3G: 23 ±2.7dBm (Power Class 3)

* Antenna:

--4 × 4 MIMO

* Power Supply:

--3.4V to 4.2V

--3.8V Typical

环境适应性

* Operation temperature: -40°C to +85°C

-- Extreme Operating temperature: -40°C to +95°C

* Storage temperature: -40°C to +85°C

* Humidity: 5%~ 95%

频段信息：

* C1AG

1.5G NR: n1,n3,n5,n8,n41,n77,n78,n79

2.LTE FDD: B1,B3,B5,B7,B8

3.LTE TDD: B38,B39,B40,B41

4.WCDMA: B1,B5,B8

5.GSM: B5,B8

数据特性

* 5G NR

-- 下行速率 2.12Gbps / 上行速率 900Mbps

* 4G LTE

-- LTE Cat.19: 下行速率 1.6Gbps / 上行速率 200Mbps

模组接口

* PCIE 3.0 2-Lanes

* USB 3.1 Gen2 & USB2.0

* SIM x2 interface (1.8/3.0V)

* Audio I2S or PCM

* UART

* SPI

* I2C

* ADC

* LED

* RGMII

* SDIO

* RFFE MIPI for antenna tune

* Antenna:

-- 4x for 4x4 MIMO can be extended to 8 antenna

-- 1 × for GNSS

* GPIO

* Reset & Power-on

* WAKE-IN & WAKE-OUT

应用功能

* Support embedded TCP & UDP protocols

* Support protocols PAP and CHAP used for PPP connection

* USB Selective Suspend & Remote wakeup

*RAS /ECM/RNDIS

*Control Via AT Commands according to 3GPP TS27.005, 27.007 and GOSUNCN extended AT commands

驱动&工具

* Drivers

--WINOOWs XP, Vista, 7 , 8, 10

--Linux

* Diag-log Tool

* Firmware Update Tool
