产品描述：

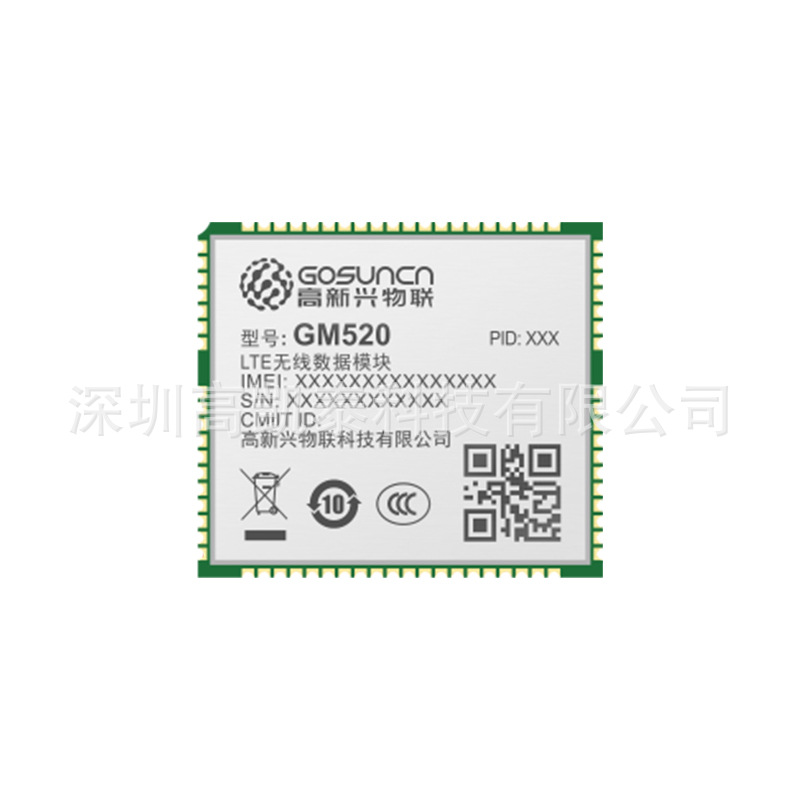

GM520 是高新兴推出的支持中国及海外的4G/3G/2G多模全频段模组，支持LTE Cat.4 150Mbps下行/50Mbps上行的峰值数据传输速率。
该模组硬件采用了LCC+LGA 29×32mm封装，并可扩展支持Mini PCIe封装，可支持多种网络协议（TCP/UDP/FTP/HTTP/MQTT/PAP/CHAP/ PPP）拓宽应用范围；同时支持多种功能（远程升级, 休眠唤醒，FILE）降低后期运维成本；并能提供PCM/AUDIO/USB/UART/SDIO/I2C/SPI/USIM/RMII/ RGMII/ADC等丰富硬件接口满足不同需求。
该模组针对数传、CPE等行业的重点需求，可扩展支持模拟语音功能，以及以太网口、SDIO、PCIe等硬件接口, 是面向数传路由行业的4G通信利器。



产品亮点：

LTE Cat.4，下行速率高达150Mbps/10Mbps
四模全球频段
LCC+LGA封装，便于规模生产
小尺寸，兼容主流设计
宽温设计，可支持到-40~85℃
支持低功耗和远程唤醒
支持高速USB 2.0接口和UART接口
支持分集天线接口
支持丰富的软件特性
支持FoTA





基本属性

* LCC(80 pins)+LGA(64 pins) Form Factor

* Pin-to-Pin with Mainstream form factor

* Dimensions: 29mm × 32mm× 2.4mm

* Weight: About 4.0g

* Frequency Band :

--LTE FDD/LTE TDD/WCDMA/GSM

* GNSS:Optional





电气及灵敏度

* Transmit Power:

--LTE: 23 ±2.7dBm (Power Class 3)

--WCDMA : 24 +1/-3dBm (Power Class 3)

--GSM900 : 33±2dBm (Power Class 4)

--GSM1800: 30±2dBm (Power Class 1)

* Receiving sensitivity:

--Rx Diversity(Optional)

* Power Supply :

--3.4V -- 4.2V(3.8V is recommended)





环境适应性

* Operation temperature: -30°C to +75°C

--Extreme Operating temperature: -40°C to +85°C

* Storage temperature: -40°C to +85°C

* Humidity: 5%~ 95%





频段信息：

* E1B

1.LTE FDD: B1,B3,B7,B8,B20,B20

2.LTE TDD: B38,B40,B41

3.WCDMA: B1,B8

4.GSM: B3,B8

* C1A/C1B

1.LTE FDD: B1,B3,B5,B8

2.LTE TDD: B34,B38,B39,B40,B41

3.WCDMA: B1,B8

4.GSM: B3,B8

* L1B

1.LTE FDD: B1,B2,B3,B4,B5,B7,B8,B28

2.LTE TDD: B40

3.WCDMA: B1,B2,B4,B5,B8

4.GSM: B2,B3,B5,B8





数据特性

* LTE FDD

--Uplink 50Mbps / Downlink 150 Mbps

* TD-LTE

--Uplink30Mbps / Downlink 130Mbps

* WCDMA

--Uplink 5.76Mbps / Downlink 21Mbps

* EDGE (Multi-slot Class 12)

--Uplink 236.8 kbps / Downlink 236.8 kbps

* GPRS (Multi-slot Class 10)

--Uplink 85.6 kbps / Downlink 85.6 kbps







模块接口

* USB 2.0 High speed (480 Mbps)

* UART×2

* SIM interface (1.8/3.0V)

* SPI

* I2C

* Antenna (RF PAD for Primary)

* LED indication

* Reset & Power-on

* PCM & Audio

* SDIO

* ADC

* RMII/RGMII（RMII: 1.8V/3.3V; RGMII: 1.8V）





应用功能

* Support FOTA/UART/USB Firmware upgrade

* Support TCP/UDP/FTP/ HTTP/HTTPS/MQTT Protocols

* USB Selective Suspend & Remote wakeup

* ECM/RNDIS/PPP

* Control Via AT Commands according to 3GPP TS27.005, 27.007 and GosuncnWelink extended AT commands





短信特性

* Support Text and PDU mode

* Point to point MO and MT

* SMS Status Report

* SMS centre address setting

* Management of SMS





驱动&工具

* Drivers

--WINOOWs 7/8/10

--Linux

--Android

* Diag-log Tool

* Firmware Update Tool

* WINOOWs: 7/8/10

* Android 7.x/8.x/9.x/10.x

* Linux: 2.6.10 and later
