产品型号：AL1510
AL1510在USB转DC输出充电线应用
AL1510是一款异步内置MOS管升压恒压芯片，与外部肖特基和电感形成回路组成升压架构；工作电压2.6-5.5V，可适用已单节电池和5V供电升压；恒压基准（VFB）为0.6V±2%，误差小提高输出的准确度；输入限流（OC）可调为0.5-2.5A，可根据需求改电阻值调整限流点。
芯片特点
效率高达87%以上
输出电压ZUI高12V
低功耗，芯片关机功耗低于1uA
芯片工作电压2.6-5.5V
恒压基准值为0.6V±2%
固定工作频率1MHz
芯片输入具有可调过流保护（OCP）
芯片输入低压保护（UVP）
芯片具有过温保护（OTP）

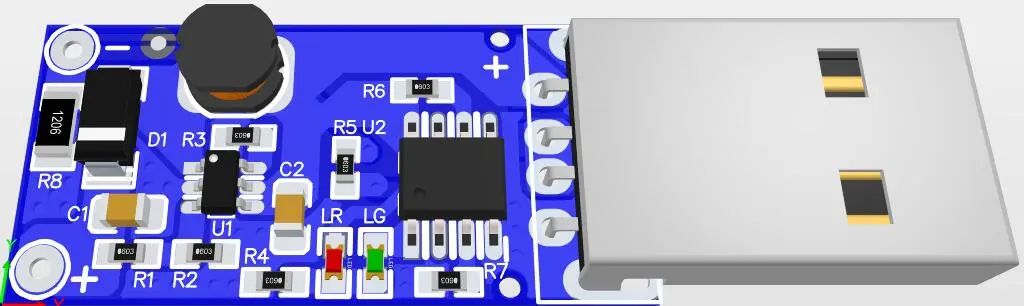

产品架构
升压充电电路
AL1510将USB输入的5V电压升压到9V或13V到DC头，DC头给电池进行充电；
AL1510带有OC限流功能，限制充电电流。

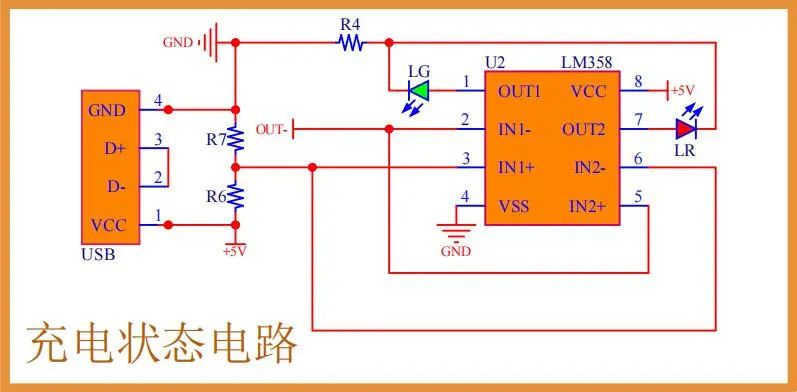

充电状态电路
LM358通过输出R8电阻检测电压与输入电压进行比较输出显示充电状态。
