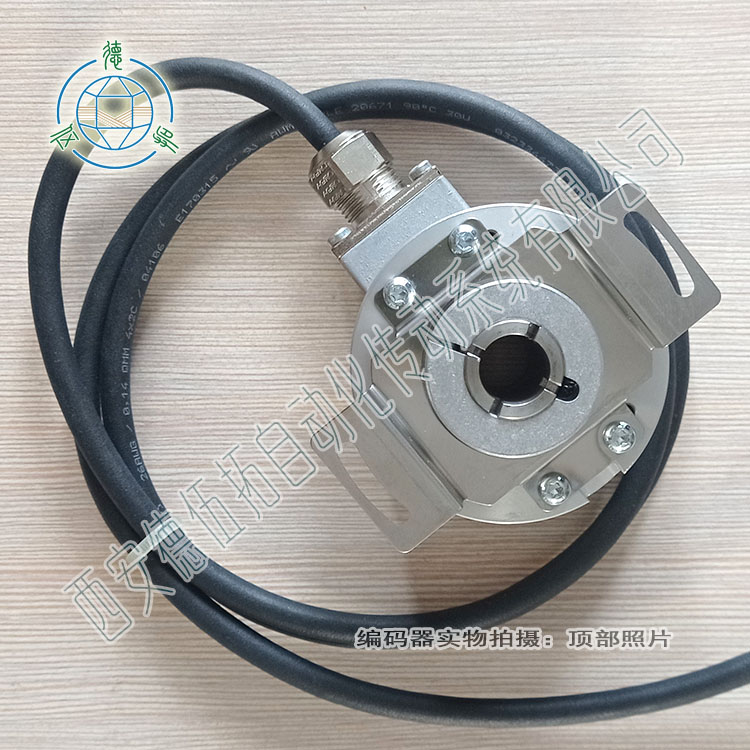

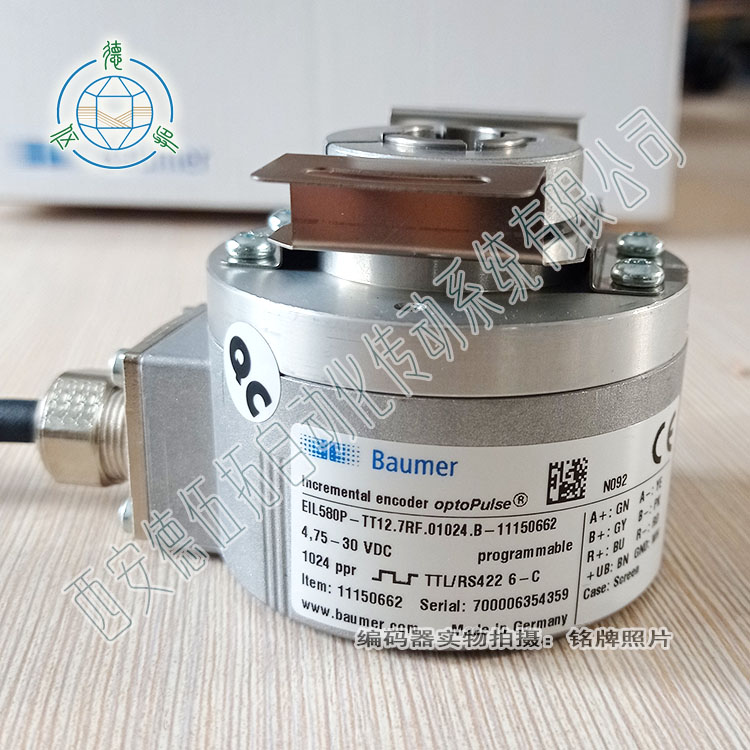

BAUMER堡盟EIL580P-TT12.7RF.01024.B编码器

产品名称：EIL580P增量编码器
产品型号：EIL580P-TT12.7RF.01024.B
品牌：BAUMER堡盟
代理商：西安德伍拓自动化传动系统有限公司

BAUMER堡盟EIL580P-TT12.7RF.01024.B增量编码器的特点
尺寸?58 mm
Precise optical sensing (interpolated)
输出信号电平可编程 (TTL 或 HTL)
Blind hollow shaft, ?8…15 mm
轴向，径向或切向连接
每圈1...65536个脉冲,可编程
Ji强的抗冲击和抗振动性
Option 0122, Explosion protection zone 22

BAUMER堡盟EIL580P-TT12.7RF.01024.B增量编码器技术数据 – 电气参数
电源电压：4.75…30 VDC
反极性保护：是
短路保护：是
电流消耗（无负载）：≤70 mA
初始化时间：
≤ 30 ms (上电后)
每圈脉冲数：
1 … 65536
占空比：45…55 % (分辨率为1024和2048ppr时的典型值，详情参见占空比表格)
参考信号：零脉冲，90°或180°
感应原理：光电
输出频率：≤300 kHz (TTL)，≤160 kHz (HTL)
输出信号：A+，B+，R+，A-，B-，R-
输出方式：TTL/RS422，HTL/推挽式
可设置参数：输出电平TTL/HTL，脉冲数：1…65536，零脉冲宽度：90°/180°，零脉冲位置，信号序列
抗干扰性：EN 61000-6-2
辐射干扰：EN 61000-6-3

BAUMER堡盟EIL580P-TT12.7RF.01024.B增量编码器技术数据 – 机械参数
尺寸（法兰）：?58 mm
轴类型：?8…15 mm (盲孔型)，?9.52 mm (盲孔型)，?12.7 mm (盲孔型)
防护等级（EN 60529）：IP 65
运行速度：≤8000 rpm (+20 °C)，≤8000 rpm (+40 °C)，≤5000 rpm (+60 °C)
启动转矩：≤0,02 Nm (+20 °C)
材质  外壳：压铸铝  法兰：铝
环境温度：-20…+60 °C
相对湿度：90% (不结露)
耐抗性：EN 60068-2-6
抗振动：30 g，10-2000 Hz，EN 60068-2-27
抗冲击：250 g，6 ms
防爆认证：II 3 D Ex tc IIIC T135°C Dc X (粉尘)：特殊条件“X”
连接：M12 法兰接头，8针；M23 法兰接头，12针，电缆
近似重量：300 g

了解更多BAUMER堡盟EIL580P-TT12.7RF.01024.B编码器相关知识，敬请关注堡盟编码器国内z规Sou权代理西安德伍拓自动化传动系统有限公司网站。公司技术团队为您免费提供BAUMER编码器的选型、安装、调试、保养等技术指导服务，尽量避免企业因为编码器技术人员的短缺带来的损失，采取“电缆上+电缆下”服务的服务形式，帮助企业解决技术难题。
