AH3330是PFM升压型多节电池充电控制集成电路,工作电压范围为4.5V至32V。AH3330采用涓流、恒流和准恒压模式(准CVTM)对电池进行充电管理,内部集成参考电压源、电感电流检测单元、控制电路和芯片场效应晶体管驱动电路等。,具有外部元件少,电路简单等优点。
连接输入电源时,AH3330进入充电状态,外部N沟道MOSFET连接,电感电流上升。当外部电流检测电阻设置的上限时,外部N沟道MOSFET截止,电感电流下降,电感中的能量转移到电池。当电感电流降至外部电流检测电阻设置的下限时,表外N沟道MOSFET再次导通,然后循环。当FB引脚电压达到内部设置的1.205V(典型值)时,AH3330进入准恒压充电模式,以小电流对电池进行充电。只有当FB引脚电压第二次达到1.205V时,充电过程才结束,片外N沟道MOSFET保持截止状态。在充电结束状态下,当FB引脚电压降至充电阈值时,AH3330再次进入充电状态。AH3330高工作频率达到1 MHz,工作温度范围从-40℃到+ 85℃。

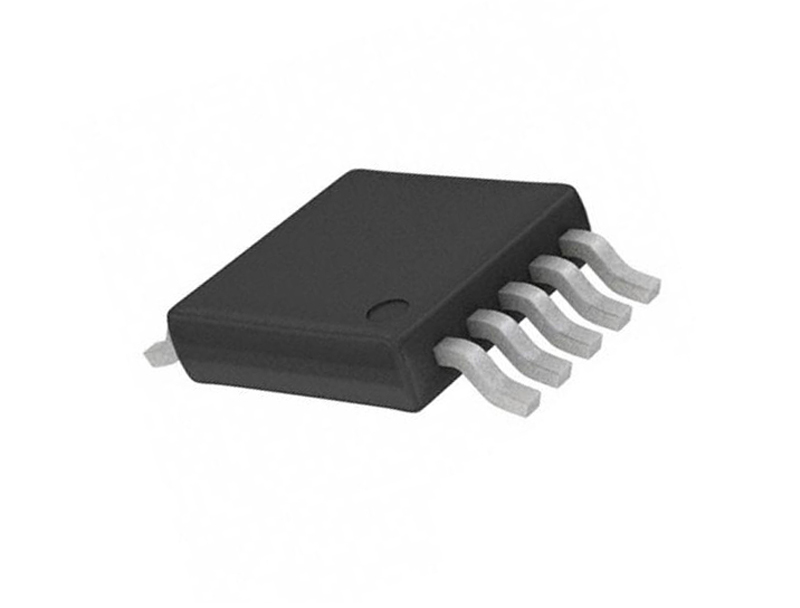

其他功能包括太阳能大功率点跟踪功能、符合JEITA标准的电池温度监控功能、电池过压保护、芯片过温保护、两个漏极开路状态指示输出端等。10引脚AH3330 SSOP封装(SSOP10)。
特点:
输入电压范围:4.5V至32V
具有太阳能最大功率点跟踪功能,可由太阳能供电
工作电流:380微安@VIN12V
电感电流检测
高达1MHZ开关频率
准恒压充电模式补偿电池内阻和电池连接线电阻产生的电压损失
具有涓流,恒流和准恒压充电模式
自动再充电功能
高达40W输出功率
符合JEITA标准的电池温度检测功能
电池过压保护
芯片结温过温保护
两个漏极开路状态指示输出
10引脚SSOP-10封装
应用:
多节电池充电控制
使用于锂电池,磷酸铁锂电池和铅酸电池等充电控制应用
各种小家电
音响
电动自行车,电瓶车
12
22
2023
5V升压充电多节锂电池充电芯片-AH3330 5V升21V 5V升12.6v 5V升16.8
来源:[深圳市振邦微科技有限公司]
联系人:林先生
手机:18648843702
电话:-
传真:-
QQ:1758040561
Email:
地址:地区
品牌:振邦微
价格:0.10
元/个
供应地:
产品型号:AH3330
