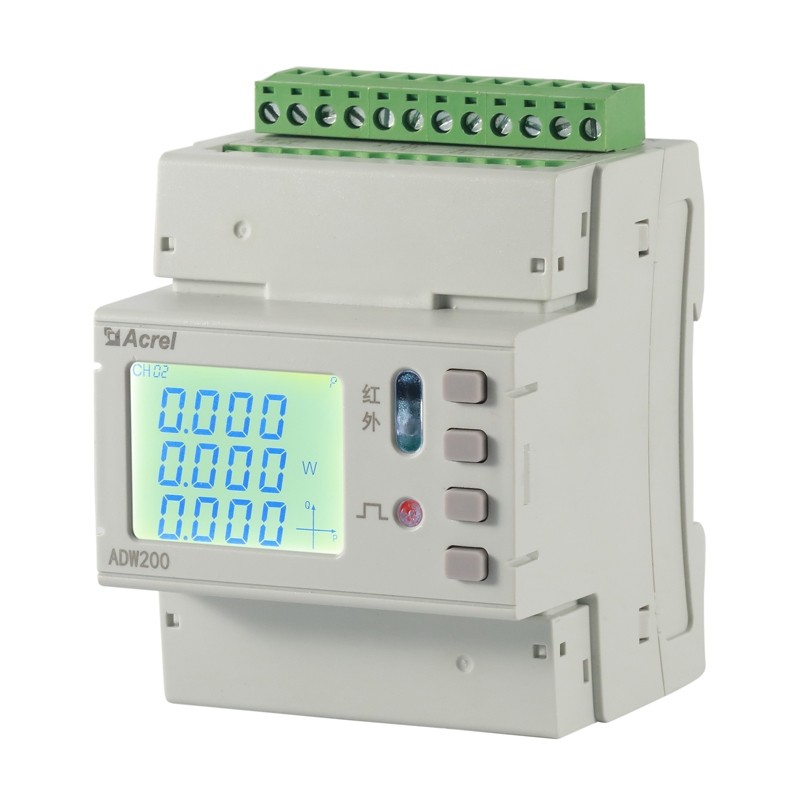

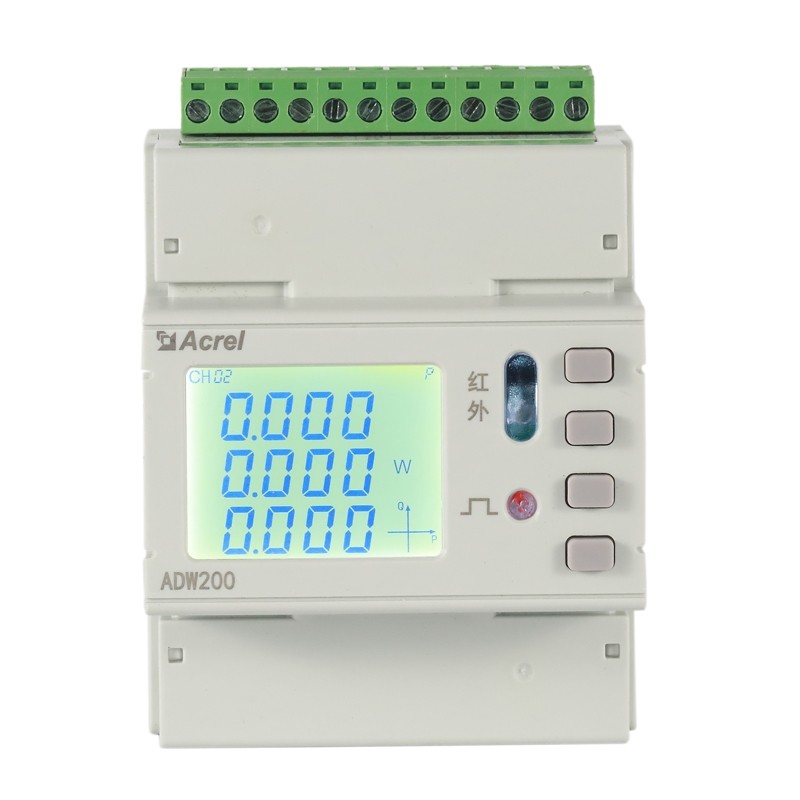

ADW2xx系列导轨式多回路计量网络仪表可搭配EIOT平台使用主要用于多个三相回路的全电参量测量，最多可同时接入四个三相回路的电流输入。可直接或间接测量电压电流、功率、功率因数、相角、不平衡度、谐波等参数，可与安科瑞EIOT物联网平台搭配使用，实现线上远距离查看电表数据。
表1 ADW2xx系列配套互感器规格型号
电压规格
仪表型号
电流规格
配套电流互感器
3×220/380V
ADW2xx-D10-NS(5A)
3×5A
AKH-0.66/K-?10N 0.5级
ADW2xx-D16-NS(100A)
3×100A
AKH-0.66/K-?16N 0.5级
ADW2xx-D24-NS(400A)
3×400A
AKH-0.66/K-?24N 0.5级
ADW2xx-D36-NS(600A)
3×600A
AKH-0.66/K-?36N 0.5级
/
ADW200-MTL
/
AKH-0.66-L-45 1级
多回路计量网络仪表可搭配EIOT平台使用具体功能如下：
2 N（1、2、3、4）路三相回路全电参量测量，电流互感器外置；
2 监测三相电压/电流、零序电流、频率；
2 监测三相功率、总功率（有功、无功、视在）；
2 监测三相功率因数、总功率因数；
2 监测电压/电流相角、电压/电流不平衡度；
2 监测电压、电流总谐波及2-31分次谐波；
2 当月和上月的电压、电流、功率极值记录；
2 电流、功率需量和实时电流、实时功率需量；
2 200条事件记录，记录DIDO的动作情况；
2 支持过压、过流、断相、DI联动等报警输出；
2 4时区14时段的费率设置；
2 四象限电能，12个月复费率电能统计；
2 31天四象限和复费率电能冻结,正反向电能计量；
2 两路开关量输入、两路开关量输出、RS485通讯、有功脉冲输出（可切换对应回路）。
可通过其RJ45接口扩展下列辅助功能：
2 (MK)
12路开关量输入+4路开关量输出；
2 (MTL)
12路外置NTC温度测量+4路剩余电流测量（漏电流）；
2 (AWT100-2G)
2G无线通讯
2 (AWT100-4G)
4G无线通讯
2 (AWT100NB)
NB-IoT无线通讯
2 (AWT100LoRa)
LoRa无线通讯
2 (AWT100-LW)
LoRaWAN无线通讯
表2 ADW2xx系列主体技术参数
辅助电源
AC/DC 85～265V；功耗≤10VA；
输入信号
频率
45～65Hz；
电压
额定值：AC 3×220V/380V；
过负荷：1.2 倍额定值（连续）；2 倍额定值/1 秒；
功耗：≤ 0.5VA（每路）；
电流
额定值：AC 5A、100A、400A、600A；（外置开口互感器）
过负荷：1.2 倍额定值（连续）；10倍额定值/1 秒;
功耗：≤ 0.5VA（每路）；
测量精度
频率0.05Hz、电压电流0.5级、有功电能1级、无功电能2级；
2～31次谐波精度：±1%；
功能
脉冲输出
输出方式：集电极开路的光耦脉冲；
通讯
RS485接口、Modbus-RTU协议；波特率1200～38400；
开关量
输入
干接点输入，内置电源；
输出
输出方式：继电器常开触点输出；
触点容量：AC 250V/3A DC 30V/3A；
1概述
2产品型号规格
2.1主体模块命名规则
2.2配套互感器规格型号
注:建议AKH-0.66/K-?10N的安放位置与一次侧互感器的间距保持在1米以上。
3产品功能及技术参数
3.1 产品功能
3.2 主体技术参数
11
25
2022
