品牌：源特（VPS）
价格：1.80
元/安芯美
供应地：广东省深圳市
产品型号：VPS8505/SOT23-6
1 特点
? 推挽拓扑结构
? 高集成度，外围简单
? 内置 24V /0.1Ω LDMOS
? 1.7A 电流钳位限制
? 2.3-6V 输入电压范围
? 具备频率同步功能
? 具备使能关断功能
? 可持续短路保护、过温保护，自恢复
? 芯片工作温度-40℃~+125℃
2 应用领域
? CAN\RS-485\RS-232\SPI\I2C 等低功耗隔离电源
? 过程控制
? 精密仪器\医疗仪器
? 分布式电源\无线电电源\电信电源
? 低噪声隔离式 USB 电源
? 低噪声灯丝电源
? IGBT 栅极驱动电源
3 说明

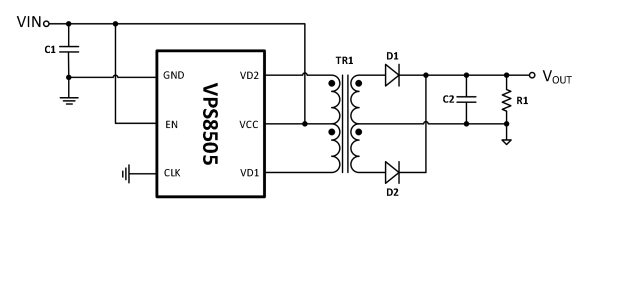

VPS8505 是一款专门为小体积、低待机功耗微功
率隔离电源而设计的推挽式变压器驱动器，其外围只需
匹配简单的输入输出滤波电容、隔离变压器和整流电
路，即可实现 3.3V 或 5V 输入、3.3V~24V 输出、输出
功率 1~3W 的隔离电源。
VPS8505 芯片内部集成振荡器，提供一对高精度
互补信号以驱动两个 N 沟道 MOSFET。芯片内部按照
对称结构设计，能有效确保两个功率 MOSFET 的高度
对称性，避免电路在工作过程发生偏磁。芯片具有使能
功能和频率同步功能，同时内部设计有高精度的死区控
制电路确保在各种工作条件下不出现共通现象。
