产品型号：VPS8504B\C SOT23-5
1 特点
? 推挽拓扑结构
? 高集成度，外围简单
? 内置 24V /0.1Ω LDMOS
? 1.7A 电流钳位限制
? 2.8-6V 输入电压范围
? 可选择两种开关频率
? 具备使能关断功能
? 可持续短路保护、过温保护，自恢复
? 芯片工作温度-40℃~+125℃
2 应用领域
? CAN\RS-485\RS-232\SPI\I2C 等低功耗隔离电源
? 过程控制
? 精密仪器\医疗仪器
? 分布式电源\无线电电源\电信电源
? 低噪声隔离式 USB 电源
? 低噪声灯丝电源
? IGBT 栅极驱动电源
3 说明

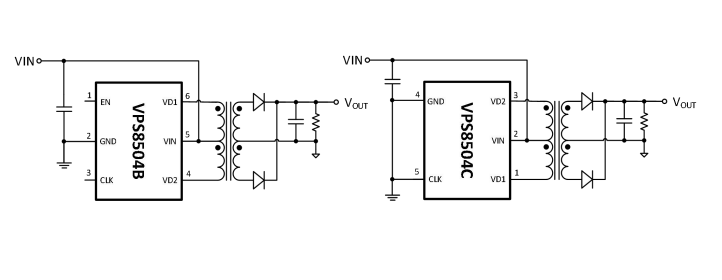

VPS8504B\C 是两款专门为小体积、低待机功耗微
功率隔离电源而设计的推挽式变压器驱动器，其外围只
需匹配简单的输入输出滤波电容、隔离变压器和整流电
路，即可实现 3.3V 或 5V 输入、3.3V~24V 输出、输出
功率 1~3W 的隔离电源。
它们内部集成振荡器，提供一对高精度互补信号以
驱动两个 N 沟道 MOSFET。芯片内部按照对称结构设
计，能有效确保两个功率 MOSFET 的高度对称性，避
免电路在工作过程发生偏磁。VPS8504B 芯片具有使能
引脚 EN，并可通过 CLK 引脚悬空或接地可以选择两种
不同的工作频率，同时内部设计有高精度的死区控制电
路确保在各种工作条件下不出现共通现象。VPS8504C
采用 SOT23-5 封装，未把使能功能 EN 引出。
