概述
RF101是电源二总线供电系统的主站控制模块，属于低压供电总线技术。
电源二总线通过在供电电缆上调制控制信号，转换成标准的UART串口，
代替传统的四线系统。
电源二总线是一种可供电、无极性、两线制的通讯机制。
RF101带载能力强、通讯容量大，通讯速率高，能适应现场使用的各种线材，
方便布线，简化施工维护。
特性
- 标准UART串口接口；
- 总线可供电，通讯和供电无需电气隔离；
- 可支持总线电流20A（2400bps）；
- 总线电压可达48V；
- 通信波特率可选（9600bps、4800bps和2400bps半双工通讯）；
- 通讯距离可达3000m，可同时挂接256个设备；
- 具备总线短路保护，短路移除自动恢复总线，故障信号上报功能；
- 支持无极性布线、任意拓扑布线：树型，星型，总线型；
- 无特殊线缆要求，总线抗干扰能力强，通讯容量大；
- 低成本的二总线解决方案；
应用领域
- 火灾监控报警系统
- 消防应急指示系统
- 可燃气体探测系统
- 消防电源监控系统
- LED智能照明控制
- 传感器网络

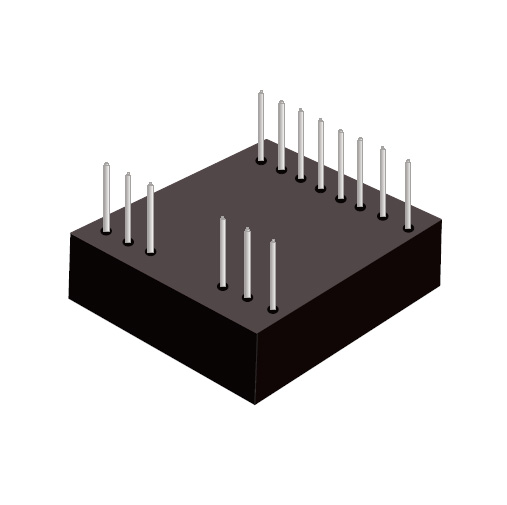

尺寸及管脚定义（单位：mm）
序号
定义
说明
1
UART-TX
串口输出管脚
2
BAUDRATE
通信波特率选择管脚
3
GND
电源地
4
SHORT-STA
输出短路状态
5
NC
悬空
6
UART-RX
串口输入管脚
7
NC
悬空
8
NC
悬空
9
V+
电源输入正极
10
PC_L
低电平控制管脚
11
PC_H
高电平控制管脚
12
L-OUT+
电源总线输出正极
13
GND
电源地
14
+12V
+12V输入
06
19
2024
二总线模块RF101 消防总线芯片 二总线芯片 二总线供电芯片
来源:[珠海瑞风电子科技有限公司]
联系人：晏女士
手机：13680333036
电话：0756-6288398
传真：0756-8633056
QQ：3288958081
Email：zhrefine@163.com
地址：广东省珠海市珠海市沥溪第一工业区38栋
品牌：珠海瑞风
价格：28.00
元/个
供应地：广东省珠海市
产品型号：
