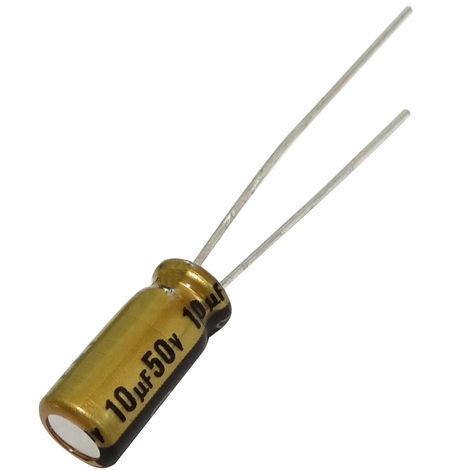

台灣 插件鋁質電解電容器SM超小型

SM 系列 SERIES 85℃ 小型品(L=7) 85℃ 小型品(L=7) 85℃ MINIATURE SIZE STANDARD

                                          壽命：85℃ 1000 小時 Load Life :85℃ 1000 hours

■ 規格表 SPECIFICATIONS

項目 Items                     特性 Characteristics

使用溫度範圍   Category Temperature Range -40～+85℃

 額定電壓範圍    Rated Voltage Range 6.3～63V.DC

靜電容量容許差   Capacitance Tolerance ±20%(M)(25℃，120Hz)

洩漏電流 Leakage Current

 (MAX) I≦0.01CV 或 3 μA (值小於 3μA 時使用) I≦0.01CV or 3 μA whichever is greater (施加額定電壓 2 分鐘後) (After 2 minutes application of rated voltage) I：洩漏電流 Leakage Current(μA) C：額定靜電容量 Rated Capacitance(μF) V：額定電壓 Rated Voltage(V)

散逸因素(tanδ) Dissipation Factor (MAX) 額定電壓(V) Rated Voltage 6.3 10 16 25 35 50 63 120Hz 25℃ tanδ 0.24 0.20 0.17 0.15 0.12 0.12 0.10

高溫負荷 Load Life 85℃恆溫施加額定電壓(含紋波電流)1000 小時後，必須滿足下列的值。 After applying rated voltage with rated ripple current for 1000hrs at 85℃, the capacitors shall meet the following requirements 靜電容量變化率 Capacitance Change 初期值±20%以內 Within ±20% of the initial value 散逸因素(tanδ) Dissipation Factor 規格值 200%以下 Not more than 200% of the specified value 洩漏電流 Leakage Current 規格值以下 Not more than the specified value

高溫放置 Shelf Life 85℃恆溫不施加額定電壓 500 小時後，必須滿足下列的值。 After applying no rated voltage for 500hrs at 85℃.The capacitors shall meet the following requirements. 靜電容量變化率 Capacitance Change 初期值±20%以內 Within ±20% of the initial value 散逸因素(tanδ) Dissipation Factor 規格值 200%以下 Not more than 200% of the specified value 洩漏電流 Leakage Current 規格值 200%以下 Not more than 200% of the specified value 突波電壓(V) Surge Voltage 額定電壓(V) Rated Voltage 6.3 10 16 25 35 50 63

突波電壓(V) Surge Voltage 8 13 20 32 44 63 79

低溫特性 Low Temperature Stability (合成阻抗比) Impedance Ratio (MAX) 額定電壓(V) Rated Voltage 6.3 10 16 25 35 50 63 120Hz Z(-25℃) / Z(25℃) 4 3 2 2 2 2 2 Z(-40℃) / Z(25℃) 10 8 6 4 3 3 3

■ 尺寸圖 DIMENSIONS (mm)

 ■ 紋波電流補償係數 MULTIPLIER FOR RIPPLE CURRENT (1)頻率係數 Frequency coefficient 頻率(Hz) Frequency 60(50) 120 1k ≧10k 係數 Coefficient 0.47～82μF 0.75 1.00 1.30 1.50 100~220μF 0.75 1.00 1.15 1.20 6

尺寸一覽表，額定紋波電流一覽表 STANDARD SIZE, RATED RIPPLE CURRENT Size ∮D╳L(mm), Ripple Current (mA r.m.s./85℃,120 Hz) 額定電壓 額定 WV(V.DC) 靜電容量 Cap(μF) 6.3 (0J) 10 (1A) 16 (1C) 25 (1E) 35 (1V) 50 (1H) 63 (1J) Size Ripple Size Ripple Size Ripple Size Ripple Size Ripple Size Ripple Size Ripple 0.47 4╳7 7 4╳7 7 1 4╳7 26 4╳7 28 4╳7 28 4╳7 11 4╳7 11 2.2 4╳7 26 4╳7 28 4╳7 28 4╳7 16 4╳7 16 3.3 4╳7 26 4╳7 28 4╳7 28 4╳7 20 5╳7 22 4.7 4╳7 26 4╳7 28 4╳7 28 4╳7 27 6.3╳7 31 10 4╳7 26 4╳7 28 5╳7 36 5╳7 34 6.3╳7 31 15 4╳7 26 4╳7 28 4╳7 28 6.3╳7 45 6.3╳7 31 22 4╳7 33 4╳7 36 4╳7 39 5╳7 47 6.3╳7 60 6.3╳7 45 6.3╳7 31 33 4╳7 40 4╳7 44 5╳7 55 6.3╳7 65 6.3╳7 60 6.3╳7 45 47 5╳7 55 5╳7 60 6.3╳7 75 6.3╳7 65 6.3╳7 60 82 5╳7 55 5╳7 60 6.3╳7 75 6.3╳7 65 100 6.3╳7 90 6.3╳7 100 6.3╳7 110 6.3╳7 65 120 6.3╳7 90 6.3╳7 100 6.3╳7 110 220 6.3╳7 90 6.3╳7 100 6.3╳7 110 ▓ 耐久性 ENDURANCE □47μF-6.3V 5╳7 △33μF-16V 5╳7 ▲1μF-50V 4╳7 CAPACITANCE CHANGE (△ C/C) -20 -15 -10 -5 0 5 10 15 20 500 1000 TIME(Hours) % DISSIPATION FACTOR (%) 0 4 8 12 16 20 24 28 32 500 1000 TIME(Hours) % LEAKAGE CURRENT (uA) 0.0 1.0 2.0 3.0 4.0 5.0 6.0 500 1
