D 类音频功放 蓝牙/WIFI 音箱 家庭音响设备/声霸 液晶电视笔记本
来源:[深圳市安芯美科技有限公司]
联系人：丘女士
手机：13714393550
电话：0755-83001185
传真：0755-83001345
QQ：359244211
Email：2232442533@qq.com
地址：广东省深圳市地区宝安区固戍航城大道塘东光电大厦1栋4楼3A05
品牌：至盛（ACM）
价格：5.00
元/安芯美
供应地：

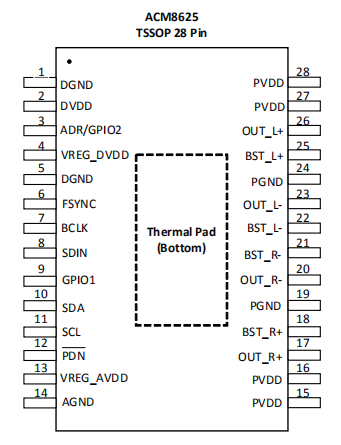

产品型号：ACM8625
1. 特征
?
灵活电源配置
- 供电电压范围 PVDD: 4.5V to 26.4V
- DVDD 和 I/O: 3.3V 或 1.8V
? 输出功率
- 2×26W, 立体声输出 (8Ω, 22V, THD+N = 1%)
- 2×20W, 立体声输出 (4Ω, 15V, THD+N = 1%)
- 2X30W（散热片）, 立体声输出 (4Ω, 18V, THD+N = 1%)
? 出色的音频性能
- THD+N ≤ 0.04% at 1W, 1kHz, PVDD = 12V
- SNR 信噪比 114 dB (加权)
- 超低底噪 ≤ 32 ??????? (A 加权)
- 超低静态电流：18 mA
- 效率：90% （ 8Ω load at 12V）
? 数字音频接口
- I?C 可选 4 个器件通信地址
- I?S, 左、右边对齐, TDM 音频格式
- 3 线数字音频输入
- 采样 32kHz, 44.1kHz/48kHz, 88.2kHz/96kHz,
176.4kHz/192kHz
- SDOUT 数字音频输出支持回声消除 – 支持 1.1 / 2.1
系统回声消除
? 集成音效算法
- 数字/模拟增益调整
- 小音量低音增强
- 左右通道独立具备 2×15 个 BQs ，另外加 2×5 个 post
BQs 加强音效调节
- 防爆音的压缩器前后调节音量，动态维护音频处理中
的动态范围
- 3 段 DRC，提前能量预测结合后端均衡器，实现平滑
的多段音效控制，提高音乐清晰度
? 保护机制
- FAULT 状态输出
- OCP 过流保护、OTP 过热保护
- UVLO 过压欠压保护
- 数字音频时钟检查
2. 应用
? 便携式音箱: 蓝牙音响、拉杆音响
? 智能音响，智能设备
? 家庭音频: 电视、家庭影院
? Soundbar, 条形音响，桌面音响
? 笔记本电脑、台式机
3. 概述
ACM8625一款高度集成、高效率的双通道数字输入功放。
供电电压范围在 4.5V-26.4V,数字接口电源支持 3.3V 或
1.8V。在 8 欧负载下，输出功率可以到 2×26W，PBTL 模
式下单通道可以输出 1×52W @1% THD+N.
ACM8625 采用新型 PWM 脉宽调制架构，根据信号大小动
态调整脉宽，在保证音频性能前提下，降低静态功耗，提
高效率，另外防止 POP 音的产生。
扩频技术的应用可以大幅降低 EMI 辐射，在功率和喇叭线
长一定的范围内，可以用磁珠替代电感方案，从而优化成
本和电路面积。
ACM8625 高度集成了多种音效算法。内部模块可以独立控
制，左右通道也可以独立控制。内部集成数字、模拟增益
调节，信号混合模块，15 个 EQ 和 5 个 post EQ，可编程
特定频段信号动态增强，3 段提前能量预测 DRC 外加 1 段
AGL 等多个独立模块，可实现多种音效。例如小信号低音
增强，高低音补偿等功能可以通过这些模块实现。
