XH系列连接器

JST 的 XH 系列是可断开、压接式、2.5 mm 点距连接器

JST XH 系列 2.5 mm (0.984") 点距、压接式可断开连接器在其高度可靠和多用途的 NH 系列连接器基础之上开发而来。该连接器非常小，安装高度为 9.8 mm。这些线对板连接器通常用于为印刷电路板供电。XH 系列连接器提供一至二十八个针位选择。它们适合 22 到 30 AWG 线径。XH 系列额定电流为 3 AAC/DC (250 VAC/DC)。所有 XH 系列连接器均符合 RoHS 标准。双端 JST 跨接线组件还提供标准的 2"、4"、6"、8"、10" 和 12" 长度。

特性

· 额定电流：3 AAC/DC (AWG＃22)

· 温度范围：-25°C 至 +85°C（包含通电后的温升）

· 接触电阻

o 初始值：10 mΩ

o 环境测试后：20 mΩ

· 绝缘电阻： 1,000 MΩ

· 耐压能力：1,000 VAC/分钟

· 适用线径：AWG 30 至 22 号

· 适用的印刷电路板厚度：1.6 mm

· 额定电压：250 VAC

应用

· RC 电池 (Li-Po)，用于充电平衡

· PC 和实验室设备的交流电输入

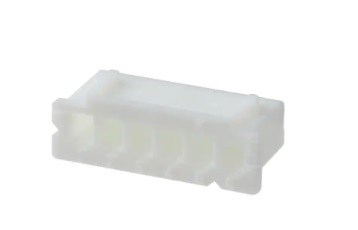

连接器类型:插座

触头类型:母形插口

针位数:6

间距:0.098"（2.50mm）

排数:1

安装类型:自由悬挂

触头端接:压接

颜色:天然

包装：1000PCS
