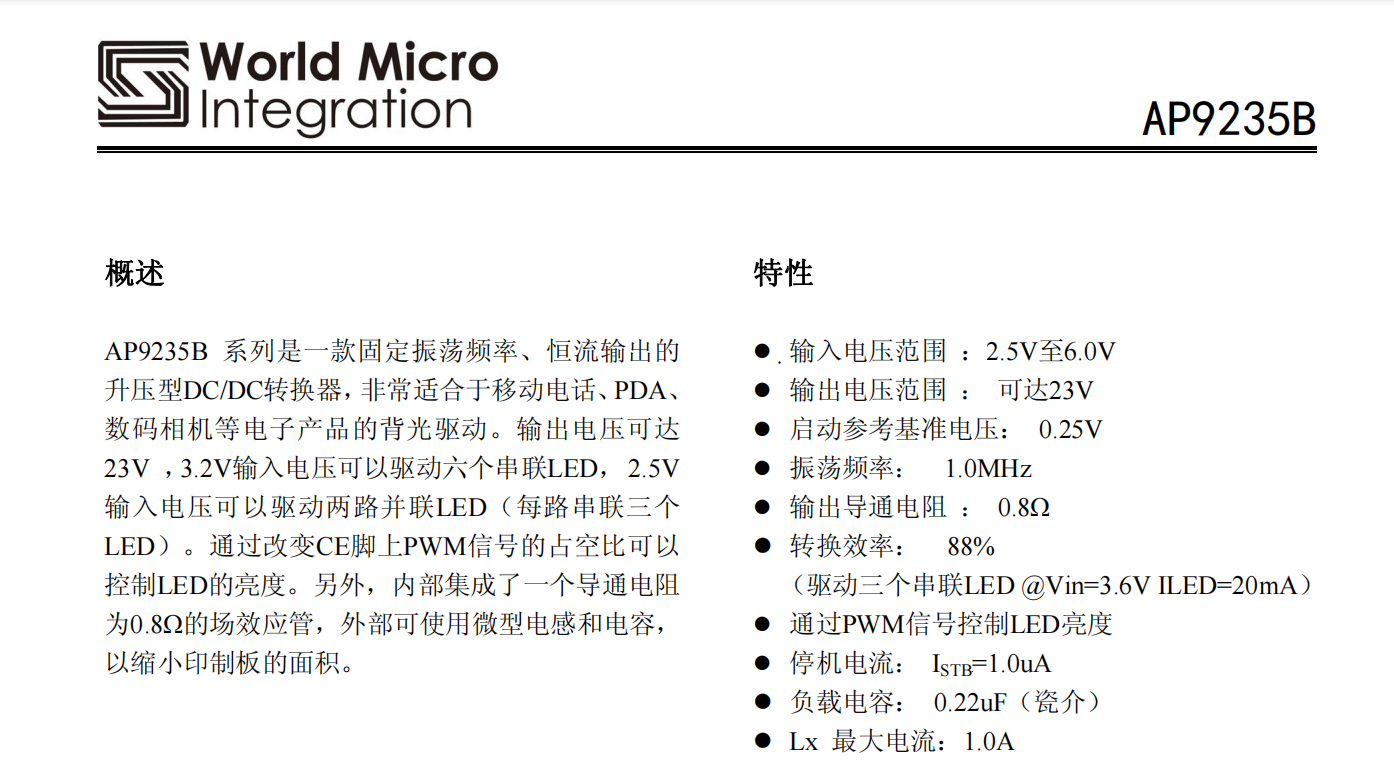

概述

  世微AP9235B 系列是一款固定振荡频率、恒流输出的升压型DC/DC转换器，非常适合于移动电话、PDA、数码相机等电子产品的背光驱动。输出电压可达23V ，3.2V输入电压可以驱动六个串联LED， 2.5V输入电压可以驱动两路并联LED（每路串联三个LED）。通过改变CE脚上PWM信号的占空比可以控制LED的亮度。另外，内部集成了一个导通电阻为0.8Ω的场效应管，外部可使用微型电感和电容，以缩小印制板的面积。

特性

  z 输入电压范围 ：  2.5V至6.0V

  z 输出电压范围 ： 可达23V

      z 启动参考基准电压： 0.25V

  z 振荡频率： 1.0MHz

  z 输出导通电阻 ： 0.8Ω

  z 转换效率： 88%（驱动三个串联LED @Vin=3.6V ILED=20mA）

  z 通过PWM信号控制LED亮度

  z 停机电流： ISTB=1.0uAB

  z 负载电容： 0.22uF（瓷介）

  z Lx 电流：1.0A
