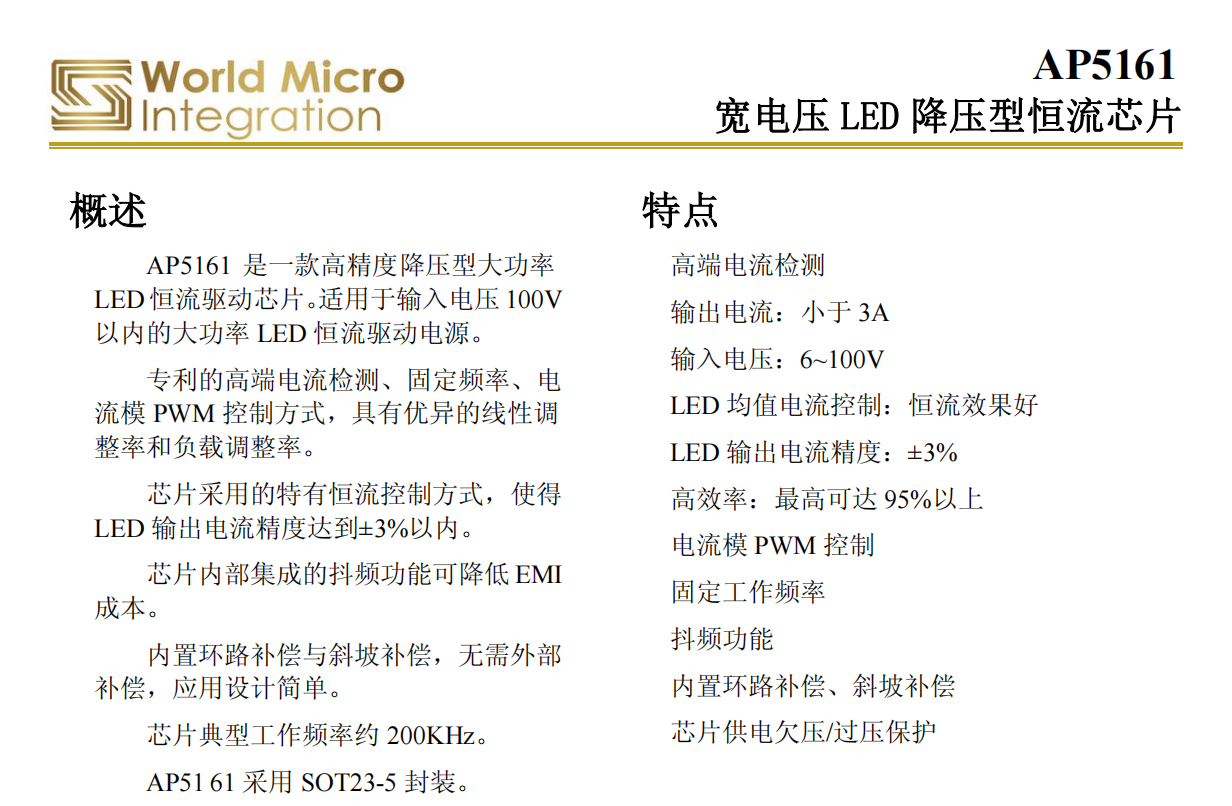

概述

  世微AP5161 是一款高精度降压型大功率LED 恒流驱动芯片。

  适用于输入电压 100V以内的大功率 LED 恒流驱动电源。专利的电流检测、固定频率、电流模 PWM 控制方式，具有优异的线性调整率和负载调整率。

  芯片采用的特有恒流控制方式，使得LED 输出电流精度达到±3%以内。

  芯片内部集成的抖频功能可降低 EMI成本。内置环路补偿与斜坡补偿，无需外部补偿，应用设计简单。芯片典型工作频率约 200KHz。

  世微AP5161 采用 SOT23-5 封装。

特点

  电流检测

  输出电流：小于 3A

  输入电压：6~100V

  LED 均值电流控制：恒流效果好

  LED 输出电流精度：±3%

  高效率：可达 95%以上

  电流模 PWM 控制

  固定工作频率

  抖频功能

  内置环路补偿、斜坡补偿

  芯片供电欠压/过压保护
