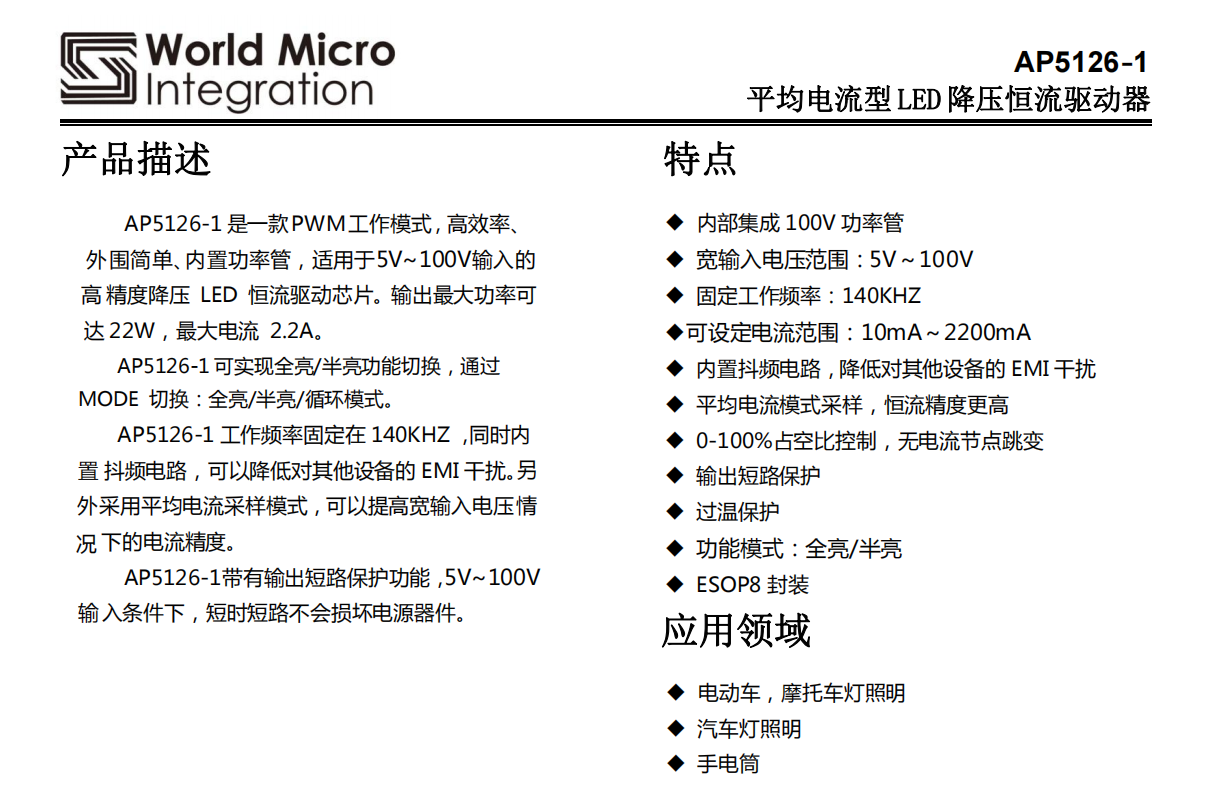

产品描述

  AP5126-1 是一款PWM工作模式 , 高效率、外围简单、内置功率管，适用于 输入的高 精度降压 LED 恒流驱动芯片。

  输出功率可达 22W，电流 2.2A。

  AP5126-1 可实现全亮/半亮功能切换，通过MODE 切换：全亮/半亮/循环模式。

  AP5126-1 工作频率固定在 140KHZ ，同时内置 抖频电路，可以降低对其他设备的 EMI 干扰。

  另外采用平均电流采样模式，可以提高宽输入电压情况 下的电流精度。

  AP5126-1带有输出短路保护功能,5-100V输入条件下，短时短路不会损坏电源器件。

  特点

  ◆ 内部集成 100V 功率管

  ◆ 宽输入电压范围：5V～100V

  ◆ 固定工作频率：140KHZ

  ◆可设定电流范围：10mA～2200mA

  ◆ 内置抖频电路，降低对其他设备的 EMI 干扰

  ◆ 平均电流模式采样，恒流精度更高

  ◆ 0-100%占空比控制，无电流节点跳变

  ◆ 输出短路保护

  ◆ 过温保护

  ◆ 功能模式：全亮/半亮

  ◆ ESOP8 封装

  应用领域

  ◆ 电动车，摩托车灯照明

  ◆ 汽车灯照明

  ◆ 手电筒
