概述

  AP9185 是一款高效率、高精度的升压型大功率 LED 灯恒流驱动器芯片。

  AP9185 内置高精度误差放大器，固定关断时间控制电路，恒流驱动电路等，特别适合大功率、多个高亮度 LED 灯串的恒流驱动。

  AP9185 通过调节外置的电流采样电阻，能控制高亮度 LED 灯的驱动电流，使LED 灯亮度达到预期恒定亮度。

  在 DIM端加 PWM 信号，还可以进行 LED 灯调光。

  AP9185 采用固定关断时间的控制方式，其关断时间可通过外部电阻设定，采用内置补偿技术，无需外部补偿电容，且内置输出过压保护功能，其过压保护点可通过外部电阻设定。

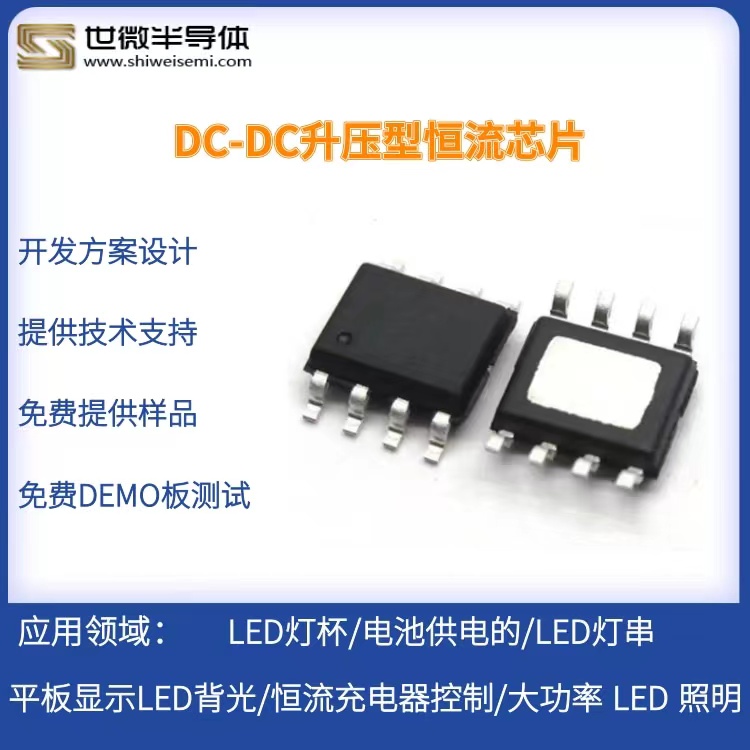

  AP918 5 采用 ESOP8 封装

  特点

    宽输入电压范围：6.5V~24V

    兼容高压输入：12V~40V

    高效率：可高达 95%

    CS 限流保护电压：500mV

    FB 电流采样电压：250mV

    芯片供电欠压保护：5.8V

    关断时间可调

    内置补偿技术

    内置输出 OVP 功能

  应用领域

    LED 灯杯、电池供电的 LED 灯串、平板显示 LED 背光、恒流充电器控制和大功率 LED 照明等。

  PCB 布局

  PCB布局时要注意芯片模拟地线与芯片功率回路不能并行或者交叉走线，防止模拟地信号受到功率强信号的影响。另外，需考虑散热问题，对于LX引脚散热，由于本封装为ESOP8 封装，其封装底部带有散热片，可在PCB板上布辅助散热，以提高芯片热扩散能力，但此引脚为LX引脚，因此其具有辐射信号的能力，容易干扰芯片反馈FB引脚，需考虑其布局，同时可在LX底部散热部分周边围入地线。
