1 概述

AMC200(L)多回路交流电能计量采集导轨式电力仪表主要用于多个回路的全电参量测量，最多可同时接入 8 个三相 回路或者 24 个单相回路的电流输入。可测量电压电流、功率、功率因数等参数。

2 产品型号功能

3 配套互感器

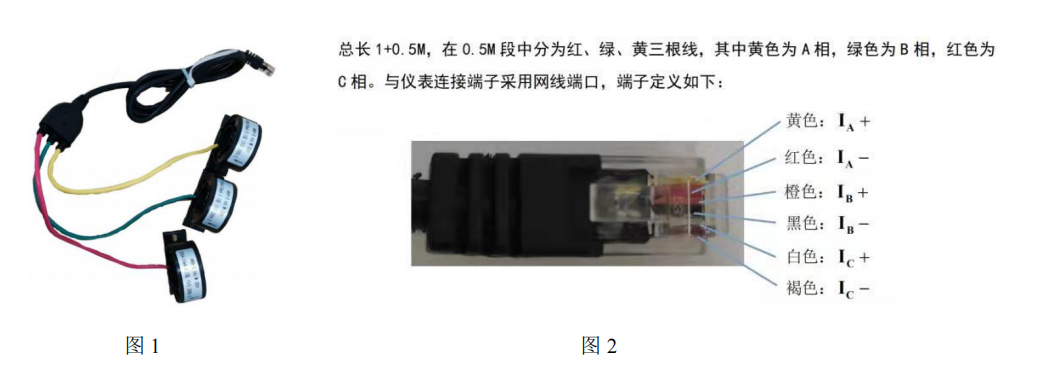

多回路交流电能计量采集导轨式电力仪表电流互感器为水晶头接口，一次侧电流为 100A-600A，二次侧输出电流 50mA，若电流互感器不同，客户可 根据实际使用情况，通过仪表界面或通讯修改电流变比。互感器如图 1、图 2 所示。

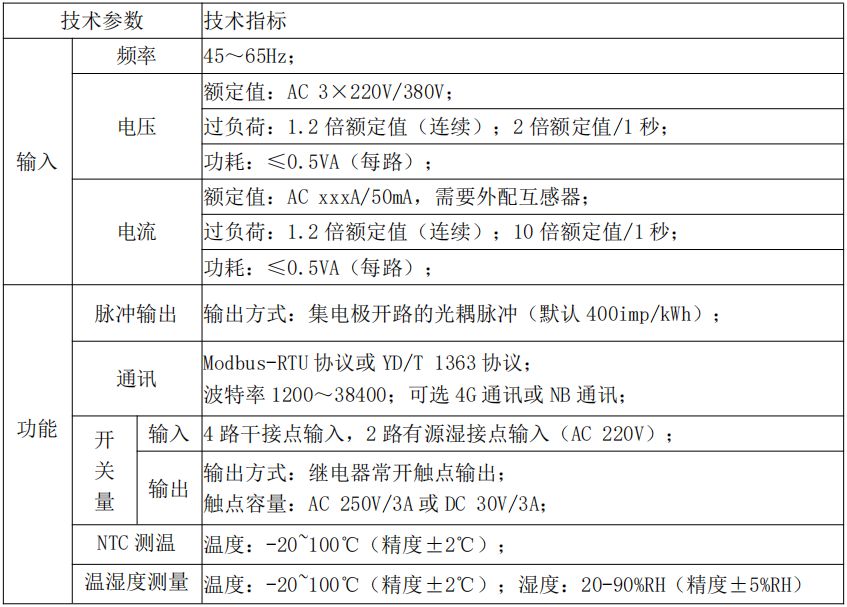

4 技术参数

上电之后，开机界面显示为交流多回路智能电量采集监控装置；开机界面等待 2S 以后，自动进入回路的基 本参数显示界面：(1)按 SET 键进入密码界面， 按下键输入密码“0001"，按回车键进入参数设置界面(参数设 置选项在 6.4 中会具体说明)，按 SET 键进入数据保存界面，可用上下键切换光标选择是否保存；(2)按上键进入 总有功功率的参数显示界面；(3)按下键进入总有功电能的参数显示界面；(4)按回车键进入主界面(主界面测量 选项在 6.3 中会具体说明)。

电力参数界面说明

进入主界面，光标默认在电力参数，按回车键，可进入电力参数界面查看信息；电力参数栏目里包含相电压、 线电压、电流、有功功率、无功功率、视在功率、功率因数、频率、总有功电能、总无功电能、正向有功、反向 有功、正向无功、反向无功（可通过回车键及上下键查看各路参数具体信息，默认显示的都是第一路）。
