1 概述

AMC200(L)最多12个单回路直流多回路电量智能采集装置主要用于多个回路的全电参量测量，最多可同时接入 12 个单相 直流回路的电流输入。可直接测量电压电流、功率等参数。

2 产品型号功能

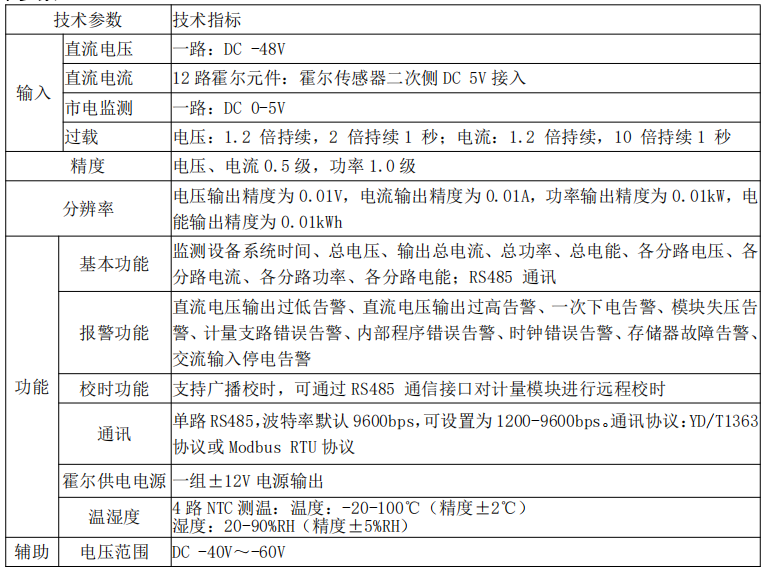

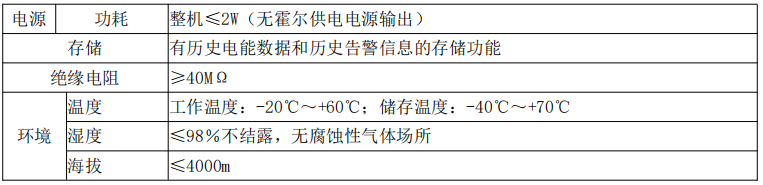

3 技术参数

4 尺寸及接线说明

4.1 外形尺寸 (单位：mm)

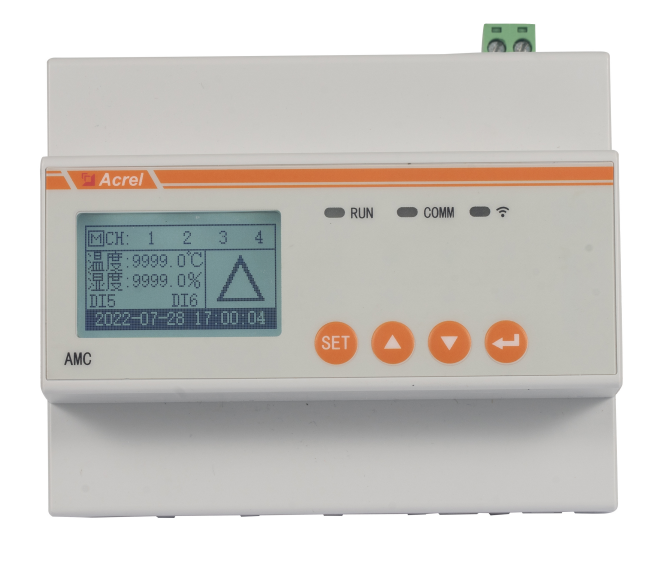

1)AMC200(L)直流智能电量采集监控装置

5. 开机操作及显示说明

最多12个单回路直流多回路电量智能采集装置上电之后，开机界面显示为直流多回路智能电量采集监控装置；开机界面等待 2S 以后，自动进入首界面： (1)按 SET 键进入密码界面， 按下键输入密码“0001"，按回车键进入参数设置界面(参数设置选项在 6.4 中会 具体说明)，按 SET 键进入数据保存界面，可用上下键切换光标选择是否保存；(2)按下键进入用电负荷情况（一） 界面，再按下键进入用电负荷情况（二）界面；(3)按回车键进入主界面(主界面测量选项在 6.3 中会具体说明)。 操作流程图见下图。
