JST 的 ADH 系列线对板压接式可断开连接器采用超微型尺寸，设计灵活、触头结构可靠，适合高密度应用。 这些 1.3 mm (0.051”) 间距的侧接入（直角）SMT 连接器采用极化结构，配接时可形成可靠的摩擦锁定。 ADH 系列连接器性能出色，针对高密度 LED 照明应用，用于提高 PCB 的灵活性，其配接高度仅 1.9 mm (0.075")。 其独特的设计采用了半边式插座，可从垂直方向与针座配接，同时可从水平方向从插座出线。 这种独特的结构允许在 PCB 上任何位置插拔针座，能够让元件围绕针座任何方向插入，而不会造成配接问题。
ADH 压接式连接器系列提供 3 个电路，在 50 V (AC/DC) 时使用 26 AWG 导线，额定电流为 3.0 A (AC/DC)。 温度范围为 - 25°C 至 +85°C（包括施加电流时的温升）。 针座采用符合 RoHS 规范的 94V-0 PBT 材料铸造而成，为便于轻松、牢靠的配接，还带有插件导槽。
ADH 系列的触头设计用于连接 28 AWG 到 26 AWG 规格的导线，采用外层镀金的镍底涂层铜合金基材。 触头使用标准尺寸卷筒提供，可进行半自动或全自动应用工具。 SMT 针座采用压纹带包装，可用于自动插入设备。
特性
· 超小尺寸和间距
· 线对板连接时，在插座外壳和针座之间形成一个可靠的摩擦锁定
· 用侧进针座的线对板版本提供 3 个针位
· 符合 RoHS 规范的 SMT 产品
· 提供满足全部制造需求的端接工具

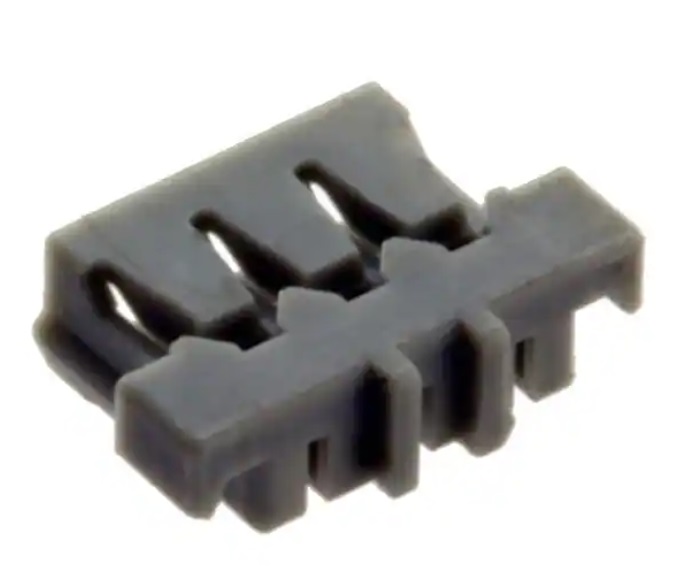

连接器类型：插座
触头类型：母头插片式插座
针位数：3
间距：0.051"（1.30mm）
排数：1
安装类型：自由悬挂
触头端接：压接
紧固类型：摩擦锁
颜色：灰色
ADH 系列线对板连接器
JST 的 ADH 系列压接式、线对板超小型连接器，适用于高密度 LED 应用
02
24
2022
JST连接器ADHR-03V-H插座间距1.3mm 线对板连接器
来源:[乔讯电子科技(苏州)有限公司]
联系人：王先生
手机：15365360678
电话：-
传真：-
QQ：2853732932
Email：
地址：地区
品牌：JST
价格：面议
元/PCS
供应地：
产品型号：ADHR-03V-H
