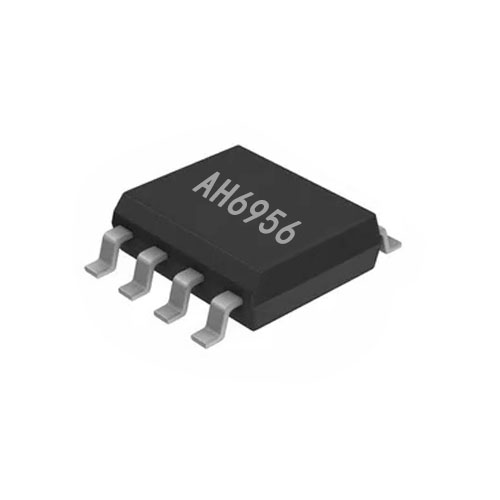

10V-20V升50V1A<AH6956>DC升压电源IC,AH6956为一款频率可调、外置MOSFET大电流升压芯片，电路PWM输出直接驱动N沟道场效应管驱动升压实现大电流输出，输出可做升压恒压、升降压恒压（直流DC-DC升压电源），升压恒流驱动（点灯，LED驱动电源）芯片的供电范围为2.5～24V，该控制器采用独特的控制方案，PWM（脉冲宽度调制）的优越性，提供一个高效、较宽电压调节范围的电源。具有较小的静态电流，在重载情况下具有较高的效率，噪声小。采用很小体积的外围元件就可获得满意的输出纹波，这样便于降低电路成本及电路的尺寸。AH6956广泛应用于CCD/CATV/PMPDSC/DSV、STB/VGA Card、DPF(数码相框)、LCD Panel背光、移动电源、应急充电器。
其基本特性如下：
* 提供高精确度参考电压源: 0.5V(+/-2%)
* Totem Pole 输出PWM 信号，用以直接推动NMOS
* 宽工作电压范围：2.5V-24V （也可以在60V输入）
* 宽工作频率范围：50KHz~1MHz
* 外置MOS管驱动升压（效率高可驱动电流大5A功率大60W应用）
* 欠压IC 栓锁功能(UVLO)
* PWM DTC 限制：75%
* 软开机及短路保护功能 (Soft-Start amp;am SCP)
* 省电功能 (Shutdow Mode)
* TSSOP-8L封装
应用范围：
*电池供电设备、移动电源、通讯设备、数码产品
*车充/笔记本/平板电脑/显示器电源供电
*3W-60W恒流LED驱动电源
*DC/DC或AC/DC 的LED驱动器
*DC-DC升压3V-36V升5V-60V/1-5A
*DC-DC升降压3-60V升降压5-48V/1-5A
*AC/DC-DC升压恒流驱动电源AC/DC12V-24V-36V升30V/36V/42V/45V/48V/60V/90V-30W-40W-50W-60W-80W
