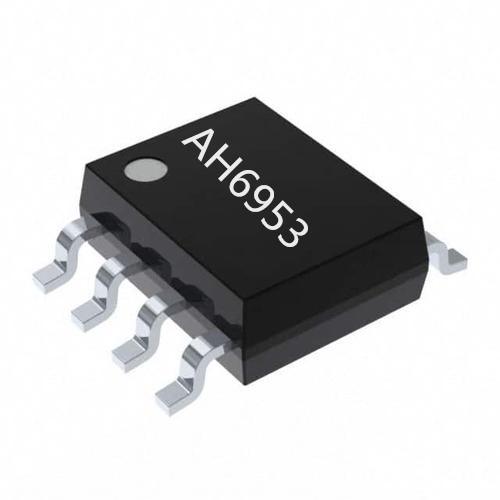

产品名称：3V升5V升12V 12V升19V 大电流外置MOS升压IC

产品型号：AH6953

包装数量：2500K/盘

产品描述：

AH6953》为一款频率可调、外置MOSFET大电流升压芯片，电路PWM输出直接驱动N沟d场效应管驱动升压实现大电流输出，芯片的输入范围为2.2V-15V，输出3V升5V升12V 12V升19V 大电流外置MOS升压IC，该控制器采用独特的控制方案，PWM（脉冲宽度调制）的优越性，提供一个高效、较宽电压调节范围的电源。具有较小的静态电流，在重载情况下具有较高的效率，噪声小。采用很小体积的外围元件就可获得满意的输出纹波，这样便于降低电路成本及电路的尺寸。

AH6953》广泛应用于：CCD/CATV/PMPDSC/DSV、STB/VGA Card、DPF(数码相框)、LCD Panel背光、移动电源、应急充电器。

其基本特性如下：
1. 提供高精确度参考电压源: 0.5V(+/-2％)
2. Totem Pole 输出PWM 信号，用以直接推动NMOS
3. 宽工作电压范围：3.6V-15V
4. 宽工作频率范围：50KHz1MHz
5. 欠压IC 栓锁功能(UVLO)
6. z大PWM DTC 限制：75％
7. 软开机及短路保护功能 (Soft-Start amp；am SCP)
8. 省电功能 (Shutdow Mode)
9. TSSOP-8L封装

AH6953典型应用：

 应用        输出电流    转换效率

 3V升5v        2A           84％

 3.7V升12v     1A           86％

 5V升12v      1.5A          87％

 12V升24v     3.5A          88％
