一、简介

CS5212是一款显示端口到VGA转换器，它结合了显示端口输入接口和模拟RGB DAC输出接口。嵌入式MCU基于工业标准8051核心单片机。CS5212适用于多个细分市场和显示器应用程序，如笔记本电脑、主板、台式机、加密狗和对接系统。

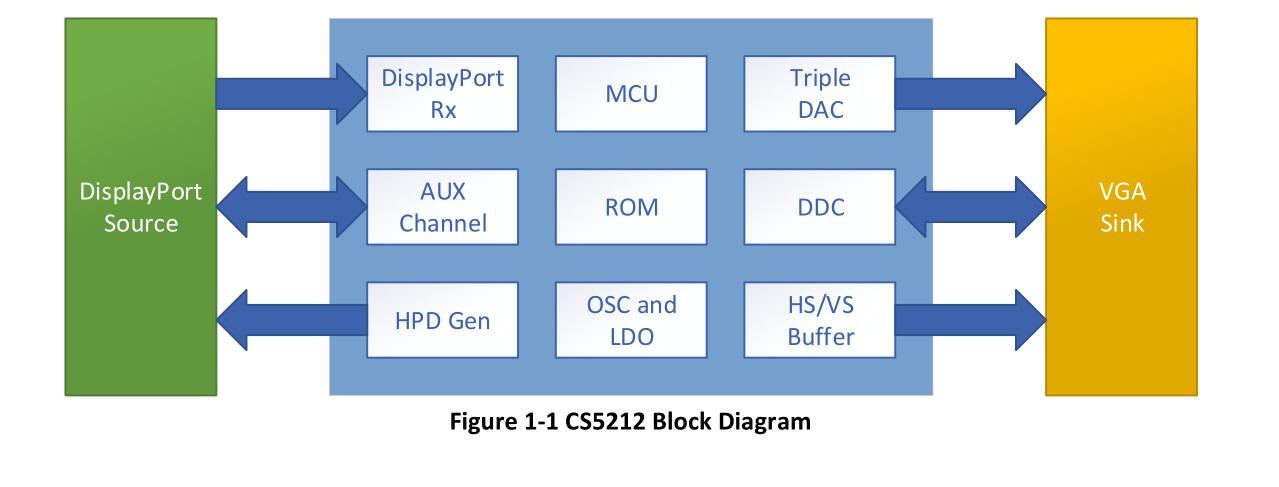

总速

2通道VESA DisplayPort v1.1兼容接收机

VGA输出接口，8位DAC速度高达210MHz

分辨率高达1920x1200x60（RB，缩小消隐），24位色深，1920x1440x60（RB，缩小消隐），或2048x152x60（RB，缩小消隐），24位色深，2048x1536x60（RB，缩小消隐），18位色深。

内置振荡器，不需要外部晶体

嵌入式线性压降调节器（LDO）

嵌入式微控制器

嵌入式EDID（如果终端设备没有，CS5212将响应EDID）

嵌入式V-sync/H-sync 5V缓冲器

使用内部预置ROM支持EEPROM自由模式

内部通电复位（POR）

QFN32 4x4封装

1.DisplayPort数字输入特性

支持2通道数字输入，速度为RBR（1.62-Gbps）/HBR（2.7-Gbps）

符合VESA DisplayPort v1.1

内置高性能自适应均衡器

支持1兆赫辅助通道

支持HPD

2.VGA输出接口特性

三重8位DAC（数模转换器），时钟高达210 MHz，支持高达1920x1200x60、1920x1440x60（缩减消隐）、2048x152x60（缩减消隐）和2048x1536x60（缩减消隐）

嵌入式V-sync/H-sync 5V缓冲器

用于VGA连接器引脚的HBM 4-KV

VESA VSIS v1r2兼容

3.嵌入式微控制器

工业标准8051芯

支持I2C主从，支持400kHz。

4.电力与技术

单台3.3V电源

V-sync/H-sync 5V缓冲器的5V选项

超低待机功率<100uW

HBM 8-KV，适用于所有引脚

三、管脚配置和管脚说明

1.引脚分配

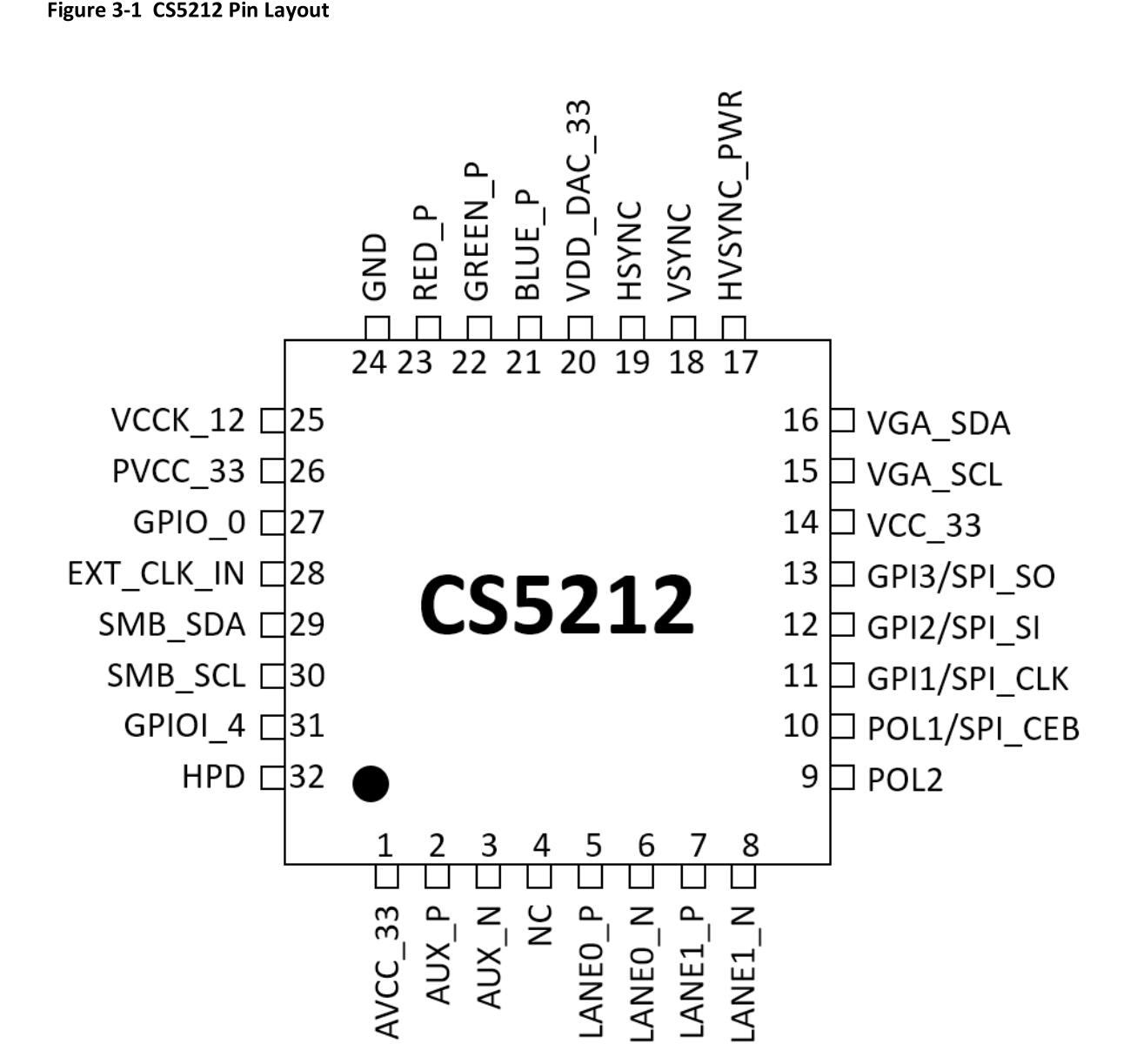

图2-1 CS5212引脚布局
