Parade PS8625(DP至LVDS)是一款DisplayPort到LVDS转换器，PS8625支持双通道DP输入，双链路LVDS输出。同时PS8625是一个显示端口? 到LVDS转换器设计的PC机，利用GPU和显示端口（DP?) 或嵌入式显示端口（eDP?) 输出和接受LVDS输入的显示面板。

CS5211也是一款DP转LVDS方案设计芯片。CS5211可将eDP输入转换为LVDS信号。CS5211的高级接收器支持嵌入式显示端口（eDP）1.1规范。该设备将解码RGB格式的高速eDP的交流耦合差分信号，并驱动与LVDS接口集成的TFT面板。内置LVDS发射机配备灵活的OpenLDI/SPWG位映射，能够驱动单端口或双端口（18/24位）LVDS面板。CS5211的LVDS输出可以配置为支持高达1920x1200分辨率，刷新率为60赫兹。此外，CS5211还具有背光逆变器控制、亮度调节、图像抖动算法和EMI抑制机制等增强显示功能，有利于系统制造商。

CS5211配置为eDP到LVDS转换器；LVDS发送器支持单端口18位、单端口24位、双端口18位和双端口24位传输，并支持OpenLDI和SPWG位映射。

综上所述：CS5211在功能特性和LVDS屏设置方面跟PS8625是一致的，下面我们分别讲述CS5211与PS8625详细的参数和特性：

Parade PS8625主要特性：

允许使用带DisplayPort的LVDS显示面板? 或eDP? 视频源设备

支持1920×1200@60Hz时24位色深

Parade的Crystal Free不需要外部水晶或时间参考? 技术

单台3.3V或2.5V低功耗电源，1920×400mW以下1200@60Hz时，每像素24位

双电源选项为I/O使用3.3V或2.5V，核心使用1.35V或1.2V

无固件操作，支持硬件引脚配置或初始代码配置

可选I2C主机，用于外部EEPROM初始代码加载和设备配置

芯片控制的可选I2C从接口

ESD:HBM 8kV at连接器引脚

工作温度范围可用性：-20°C至70°C（商用），-40°至85°C（工业）

7x7mm QFN56（无卤素，符合RoHS）

瑞奇达Capstone CS5211参数特性：

 2通道DisplayPort v1.1兼容接收机

支持18位单端口、18位双端口、24位单端口和24位双端口LVDS输出

支持LVDS应用程序的OpenLDI和SPWG位映射

内置振荡器，不需要外部晶体

嵌入式线性压降调节器（LDO）

片上MCU

通过GPIO引脚控制选择支持面板

开机后自动加载引导ROM

通过I2C总线或辅助通道更新串行引导ROM数据

自动芯片电源模式控制。

eDP和LVD的EMI降低

广泛的核心功率范围从1.8V到1.2V。

QFN68封装。

HBM 4KV

 综上可见: Parade PS8625与瑞奇达CS5211的功能与参数特性是一致的，瑞奇达CS5211是可以替代PS8625且完全替代。

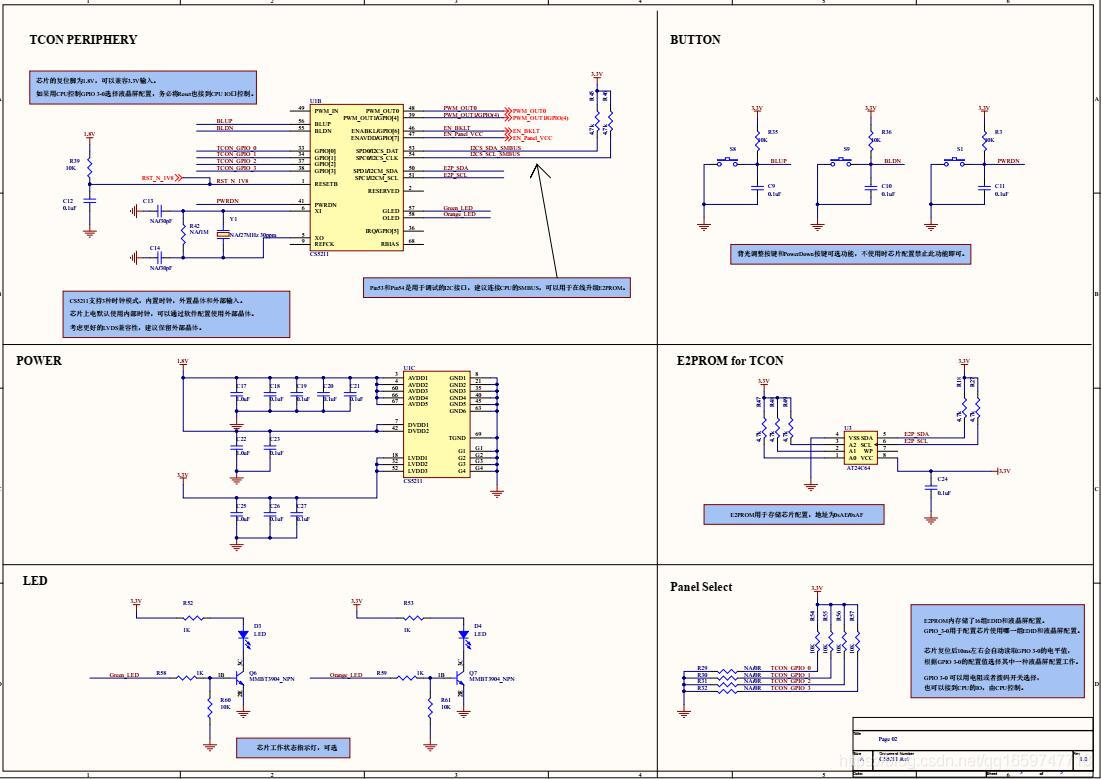

瑞奇达CS5211替代PS8625设计DP转LVDS方案参考原理图：





CS5211替代PS8625 设计DP转LVDS方案PCB板图如下所示：
