AH6680样品，100W单口快充多协议车充方案，提供AH6680规格书，AH6680方案开发资料，AH6680 DEMO测试板与技术支持！

一、概述

AH6680是一款集成 USB、Type-C、PD、QC3.0 等多种快速充电协议的同步降压转换器，AH6680-100W DC/DC多协议快充芯片，为车载充电器、各种快充适配器、智能排插等供电设备提供完整的解决方案。支持多种快速充电协议，包括 USB Type-C 和 PD 协议，高通 QC2.0/3.0，华为FCP/SCP，三星 AFC，USB BC1.2 DCP 以及 Apple 2.4A 充电规范。AH6680-100W ， 支持宽输入电压范围，6.6V 至 36V。输出电压范围是 3.6V 至 12V，并依据充电协议自行调整，提供18W -100W的输出功率。PDO 配置为 5V/3A、9V/2A、12V/1.5A。AH6680-100W ,采用 PWM 电流模控制方式，能快速响应负载瞬态变化。AH6680-开关频率为 150KHz，特有的抖频技术能够减小 EMI，帮助客户通过测试规范。的输出具有恒压恒流特性。当输出电流小于限定值时，处于恒压模式；当输出电流达到限定值时，处于恒流模式。输出电压具有线补功能，随着输出电流的增大会相应提高输出电压，用以补偿充电线缆内阻引起的电压下降。具备非常高的可靠性，输入耐压高至 36V，同时具有多种保护功能：输入过压、欠压保护，输出过流、过压、欠压、短路打嗝保护等。

主要功能：

升降压电池充电器应用于1至4节电池
充电管理： 包括涓流充电, 恒流充电，恒压充电，充电截止
升降压反向放电模式
内部集成四个开关管
宽 VBAT 电压范围: 3.6 V 至32 V，36V 耐压
宽 VBUS 电压范围: 3.6 V 至32 V，36V 耐压

输出电压：5V  9V  12V

输出电流：5V/3A，9V/2A，12V/1.5A

支持 USB Type-C

支持 USB Power Delivery（PD）3.0 协议

支持 Quick Charge 3.0/2.0 协议

支持华为 FCP/SCP 协议

支持三星AFC协议

支持 USB BC1.2 DCP

支持Apple 2.4A充电规范

高效率升降压转换

输出电压动态控制
可编程输入/输出限流
动态输入限流控制
输入输出电流监测
充电状态指示和小电流指示
欠压保护，过压保护，过流保护
短路保护和热关断保护

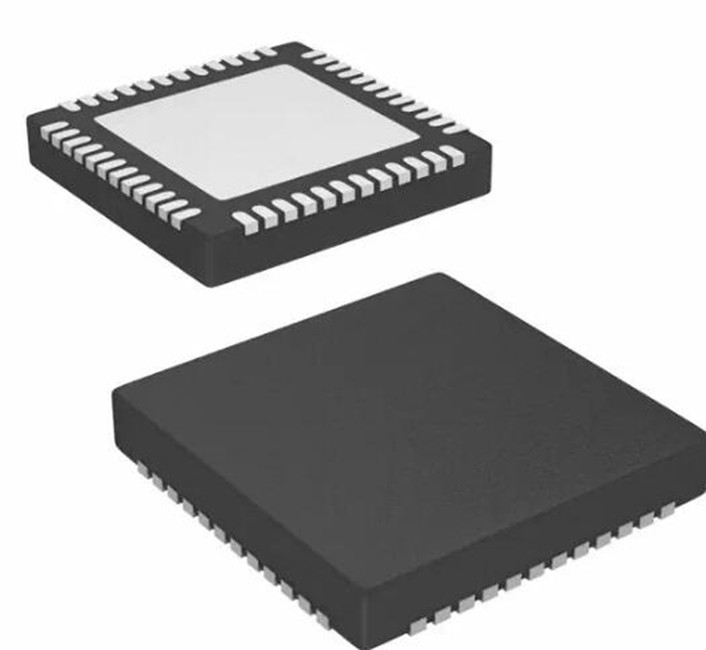

QFN-40 6x6 封装
