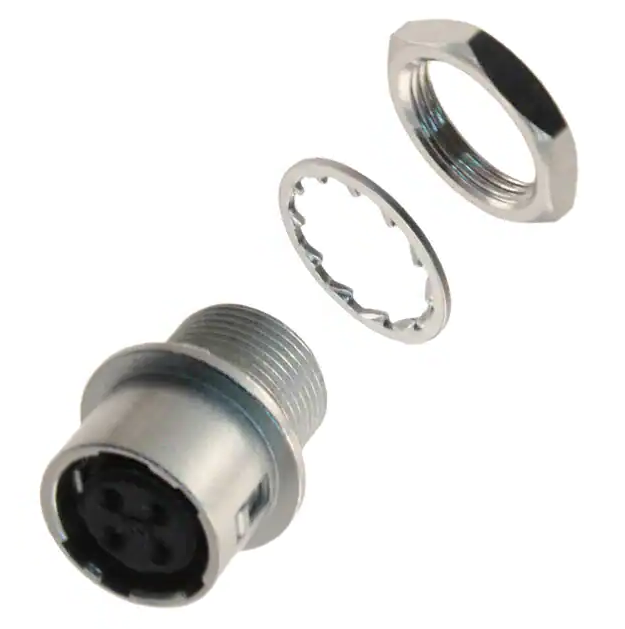

特点

高性能 小型圆形连接器

1. 小型化，高密度，高可靠性，简便设计
2. 插拔便捷

连接器类型：插座

额定电流：2.0 A

额定电压：AC 150.0 V/DC 200.0 V

PIN数：4

使用温度范围：-25 ℃-85 ℃

锁定方式：推入式

接线方法：焊接

插拔次数：1000

接触部电镀：银

外装材料：金属

适合电线尺寸(AWG)：26AWG

单位数:20 PCS

HRS广濑HR10系列微型推挽式连接器是根据客户对小型化、高密度和易于处理的需求而开发的耦合型微连接器。得益于一触式推挽耦合机构，按下连接器外壳的任何部分即可确保轻松 连接。HRS广濑HR10 微型推挽式连接器采用仅允许单个耦合位置的五键系统，因此即使在盲插配情况下也很容易找到正确位置。 非常适合用于要求高可靠性和良好外观的小尺寸或便携式电子设备。

特性

高性能、小型圆形连接器

一种简单而高度可靠的设计，用于紧凑型高密度应用

HR10 系列虽然尺寸小，却是具有良好集成设计的全功能连接器

极其容易的插拔操作

易于操作的单动作推挽式锁定结构允许进行锁定和解锁

规格

面板安装方式：螺钉、大排针

防水： IP67 级

位数： 1、4、5、6、10、11、12、20

额定电流：2A

额定电压（交流）：交流 100V，150V

额定电压（直流）：直流 140V，200V

工作温度：- 25°C 至 +85°C

产品型号：

HR10-7P-4P(73)

HR10-7P-4S(73)

HR10-7P-6P(73)

HR10-7P-6S(73)

HR10-10P-12P(73)

HR10-10P-12S(73)

HR10-7R-4S(73)

HR10-7R-4P(73)

HR10-7R-6S(73)

HR10-7R-6P(73)

HR10-10R-12S(73)

HR10-10R-12P(73)

HR10-7R-4SA(73)

HR10-7R-6SA(73)

HR10-7R-6PA(73)

HR10-10R-12SA(73)

HR10-10R-12PA(73)

HR10-7J-4S(73)

HR10-7J-4P(73)

HR10-7J-6S(73)

HR10-7J-6P(73)

HR10-10J-12S(73)

HR10-10J-12P(73)

HR10A-7P-4P(73)

HR10A-7P-4S(73)

HR10A-7P-5P(73)

HR10A-7P-6P(73)

HR10A-10P-10P(73)

HR10A-10P-10S(73)

HR10A-10P-12P(73)

HR10A-13P-20P(73)
