1.1 应用

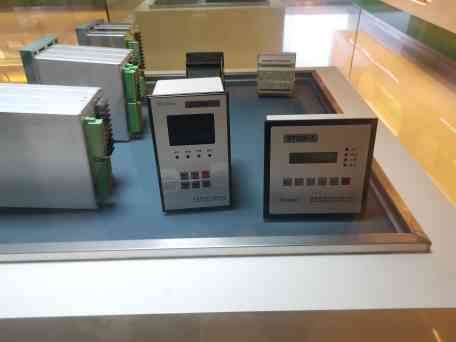

ST280G-R 通用型保护装置主要是针对 10KV 及以下电压等级应用而开发的微机保护 装置，是一种经济型保护装置。它具有四种保护类型，分别针对进（出）线、变压器（厂 站用）、电动机、电容器等一次设备提供相对应的保护功能。

1.2 特点

? 采用高集成度、总线不出芯片的 32 位微处理器，全部选用高性能、高可靠性、高集成 度的宽温军用或工业用器件，确保了装置在恶劣的运行环境下仍能正常工作。

? 提供四种设备保护类型，方便用户现场灵活使用。

? 提供一次值/二次值显示模式选择，适应不同用户使用习惯。

? 提供 50HZ/60HZ 系统选择，拓宽装置使用范围。

? 保护功能配置完善，各种保护功能均可以灵活投退，并可以编程配置输出。

? 8 路智能开关量输入，提供用户预定义功能，方便现场灵活接线。

? 8 路可编程配置输出继电器，可以自定义输出接点控制类型。

? 具有基本测控功能，可以测量电压、电流、有功功率、无功功率、视在功率、功率因 数、频率等电气参数。

? 大屏幕液晶显示界面（160*80，10*5 汉字），多层菜单显示，人机界面极为友好。

? 装置大容量的 FLASH 存储器可记录 60 次历史事件记录，掉电不丢失数据。

? 装置具备完善的动静态自检功能，在线监视装置各部分工作状况，了装置的工作 可靠性。

? 操作回路插件电路具有交直流通用、自适应分合闸电流功能，可配合各种断路器，操 作简单可靠。

? 装置提供 RS-485 通讯总线接口，标准 Modbus、101 和 103 等通讯协议。

2.1 工作环境条件

2.1.1 环境温度： 工作温度 -20°C ~ 60°C

                            存储温度 -40°C ~ 85°C

2.1.2 相对湿度： 5% ~ 95% 2.1.3 大气压力： 70 KPa ~ 110KPa 2.1.4 海拔高度： 不大于 3500m

2.2 电气技术参数

2.2.1 额定数据: 交流电压（订货时提供）： 100V 或 220V

                          交流电流（订货时提供）： 5A 或 1A 频率： 50Hz/60Hz

                          电源（订货时提供）： AC220（110）V，±20% DC220（110）V，±20% DC48V，±20% DC24V，±20%

2.2.2 过载能力： 电压回路 长期运行------2Ue 电流回路 长期运行------2Ie 10s--------------10Ie 1s---------------40Ie 2.2.3 功率消耗： 电源功率不大于 5W 交流输入回路不大于 0.5VA/路

2.2.4 测量范围： 电压 0.01Ue - 2Ue 电流 0.1Ie - 20Ie 零序电流 0.01A - 10A
