一、产品简介：

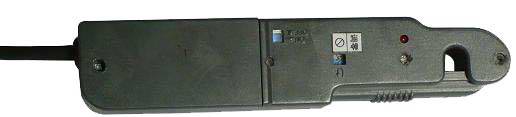

       FZS系列Φ8mm孔手持式霍尔电流传感器是应用霍尔效应原理的新一代电流传感器，能在电隔离条件下测量直流、交流、脉冲以及各种不规则波形的电流。

二、产品特性：

1. 应用霍尔效应的开环（直测）电流传感器；
2. 符合UL94-V0标准的绝缘外壳；

三、优势：
     最佳的性能／价格比、方便检测、穿孔方式、无插入损耗、抗干扰能力强、电流过载能力．

四、产品应用：
变频调速系统、通讯电源、不间断电源、开关电源、电焊机电源．

五、技术参数:

1.     产品型号：FZS8-AC10A/0-100mV
2.     原边额定有效值电流：AC或DC 0～30A各档
3.     副边跟踪输出电压：100mV／1A（或其他定制）
4.     电源电压（±5%）：±5VDC 或 ±9VDC 或 ±12VDC 或 ±15VDC
5.     绝缘耐压（原副边之间）：50HZ，1分钟，2.5KV
6.     测量负载：10KΩ
7.     电流消耗：28mA
8.     测量总精度（25℃）：±0.8%F.S
9.     线性度：0.1%
10.     零点失调电压：±5mV
11.     温度漂移（0～＋70℃）：≤0.1%／℃
12.     反应时间：＜500ns
13.     响应时间：＜1μs
14.     di／dt跟随精度：＞50A／μs
15.     频带宽度：DC0-20KHz
16.     环境操作温度：－10℃～＋70℃
17.     环境贮存温度：－25℃～＋85℃
18.     测量孔径：Φ8mm

六、外型尺寸：

    副边四芯带屏蔽电缆连接线：

     红：电源电压＋5VDC － ＋15VDC

    绿：输出OUT

    蓝：电源地GND

    白：电源电压－5VDC － －15VDC

七、机械参数：

1. 自然公差：±0.2mm
2. 原边穿孔：Φ8mm
3. 出厂时电缆引出线配备2米

八、使用说明：

1. 当原边电流沿传感器箭头方向流动时，在输出端OUT获得同相电压（或电流）
2. 原边导体温度不得超过80℃
3. 原边母排完全充满原边穿孔时，可获得最佳动态特性
4. 原边额定电流值及副边额定电压（或电流）可由用户指定生产
5. 传感器模块必须按接线原理图的正确接线方法接线，将待测电流从模块穿芯孔穿入，即可从输出端测得电压（或电流）大小（注：错误的接线可能导致模块的损坏）

九、接线示意图：
