一、主要特点：

       将被测交流电流转换成按特定阈值要求输出的继电器接点，具有单路开关量传感器的功能。

二、型号描述及参数：

       例如：FZK-1A/常开/DC24V；

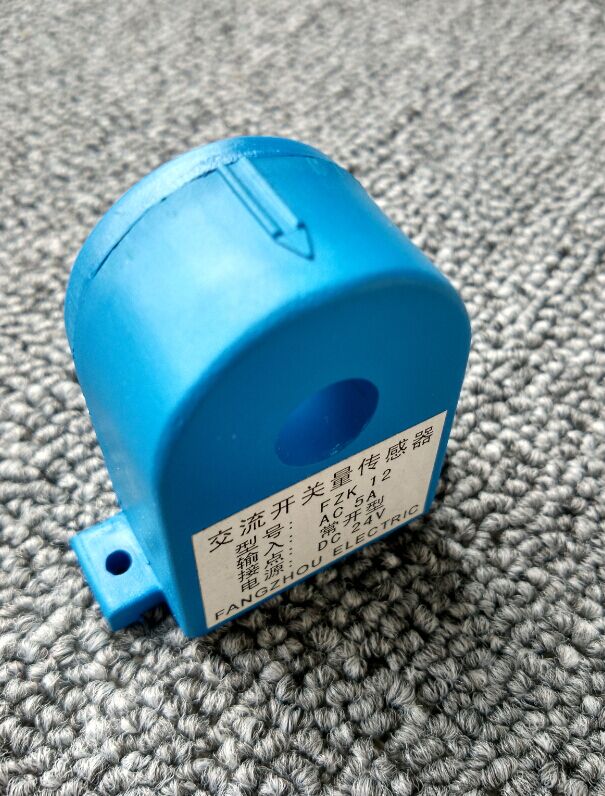

       名称：FZK系列交流开关量变送器；

       输入：AC100mA ～150A各档；

       辅助电源：DC24V±0.5％（其他定制请联系厂家）；

       输出方式：继电器接点输出常闭或常开；

       订货时，请用户根据实际需要仔细核对输入，阈值，辅助电源和输出方式。

三、技术参数：

1. 输入：AC 100mA～150A各档，频率40/60Hz；
2. 输出：当输入≥阈值（如1A）时： 继电器接点为闭合或打开；
3. 辅助电源：DC24V±0.5％（其他定制请联系厂家）；
4. 接点容量：AC / DC1A；
5. 接点电压：AC125V / DC24V；
6. 穿孔穿芯圆孔直径： 12mm；
7. 冲击电压：（输入/输出）AC4.0kV/1.2/50μS；
8. 隔离耐压：（输入/输出）AC3.0kV/min.1mA；
9. 绝缘电阻：≥100MΩ(DC500V)；
10. 工作环境：－25～70℃，20％～90％无凝露；
11. 贮存环境：－40～80℃，20％～95％无凝露；
12. 安装方式：M3镙钉固定。

四、外型尺寸：

1. V＋端：辅助电源正极；
2. OUT端：常开触点或常闭触点；
3. GND端：常开触点或常闭触点；
4. V－端：辅助电源负极；

五、接线示意图：（以指示灯报警为例）

六、安全注意事项；

1. 原边导线温度不得超过85℃；
2. 产品必须按接线示意图正确接线，错误接线可能导致产品损坏；
3. 产品必须按标牌上辅助电源电压供电、错误供电可能导致产品损坏；
4. 产品必须按输出触点容量和触点电压使用，超范围可能导致产品损坏；
5. 本产品为户内使用环境，如需在户外使用，必须安装在避雨防水的柜内；
6. 单匝穿孔主回路输入电压≤1KVac，更高电压取决于主回路导线的绝缘。
