一、主要功能与特性：

1. 将被测工频交流电流转换成按线性比例输出的标准直流信号；
2. 优良的温度特性和长期工作稳定性；
3. 第3代定型设计采用集成变送器ASIC芯片(绝非324或258廉价运放搭成)；
4. 第3代定型设计采用强功率线性变流变压原理,抗干扰能力增强10倍；
5. 采用模块电路,结构紧凑；
6. 精确度高,线性度优良；
7. 两线端口具有输出过流过压极性保护功能,具有感应雷击波和突波的保护能力；

二、型号描述：

      FZL-5A/4-20mA/24V

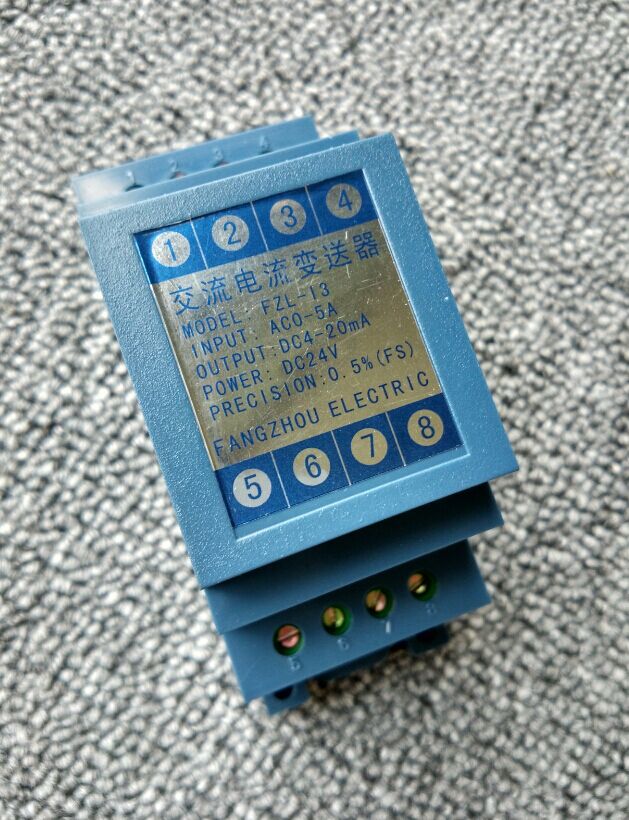

     名称： FZL系列交流电流变送器

     额定输入： AC（1A,5A,10A)

     额定输出： 两线制DC4～20mA

     工作电源： DC+24V±20%

三、技术参数：

1. 准确度(精度)：0.2％，0.5％；
2. 非线性失真：0.2％，0.5％；
3. 额定工作电压：DC＋24V±20％，极限工作电压≤35V；
4. 电源功耗：DC+24V静态4mA，动态时相等与环路电流，内部限制25mA+10％，功耗0.6W，AC220V，功耗1W；
5. 额定输入吸收功率：电流类型≤1VA；
6. 额定输入：AC（1A,5A,10A)；
7. 额定工作频率：50/60Hz；
8. 输出形式：两线制DC4～20mA；
9. 输出温漂系数：≤50ppm/℃；
10. 响应时间：≤100ms；
11. 输出负载电阻：RL（Ω)＝(24V－10V)／0.02A=700Ω；
12. 输入过载能力：1.5倍连续，30倍5秒；
13. 输出过流保护：内部限制25mA+10％；
14. 两线端口瞬态感应雷与浪涌电流TVS抑制保护能力：TVS抑制冲击电流能力为35A/20ms/1.5KW；
15. 两线端口设置有+24V电源反接保护；
16. 输出电流设置有长时间短路保护限制：内部限制25mA+10%；
17. 输入/输出绝缘隔离强度：AC2000V / 1min、1mA；
18. 输入/输出绝缘电阻≥20MΩ(DC500V)；
19. 工作环境：－25℃～＋70℃，20％～90％无凝露；
20. 贮存温度：－40℃～＋85℃，20％～90％无凝露；
21. 安装方式：DIN-35mm导轨安装或M4螺钉固定；
22. 执行标准：GB/T13850－1998；

四、安全注意事项：

1. 在使用输出4～20mA产品时，250Ω转换电阻不允许开路与接触不良，不允许在转换电阻回路串接熔断器和自复式保险丝；
2. 在使用昂贵的ADC输入接口上并联一只P6KE6.2A或P6KE6.8A的TVS二极管是非常必要的保护措施;
3. 在要求高精度的测量时，转换电阻是至关重要的，转换1～5V的250Ω电阻应选择0.5W低温漂高精度金属膜电阻；
4. 本产品为户内使用环境，如需在户外使用，必须安装在避雨防水的机箱（柜）内；
5. 本产品原边主回路适用极限电压≤1KVac的线路；
6. 本产品在使用时不允许超出性能指标参数规定范围，使用不当可能导致产品损坏；
7. 本产品必须按接线示意图正确接线，错误接线可能导致产品损坏；
8. 本产品系列为标准变送器，对于特殊的应用，请与我们联系定制;

五、接线示意图：

六、外型尺寸图：
