一、概述：

      本产品是一种无源交流电流隔离变送器，输入信号为交流电流，输出信号为直流电压。本产品具有精度高、输入／输出隔离耐压高、低温漂、无需辅助电源、无零漂、性能稳定、体积小、安装方便等优点，符合国家标准。用于正弦波的交流电流测量，输出信号正比于测量值。

      本产品具有输入，输出相互隔离、消除地回路、减少共模干扰的作用。广泛应用于单片机数据采集、信号传输转换和DCS集散控制系统，可广泛应用于通讯，电力，铁路，工业控制等自动化领域。

二、型号命名：

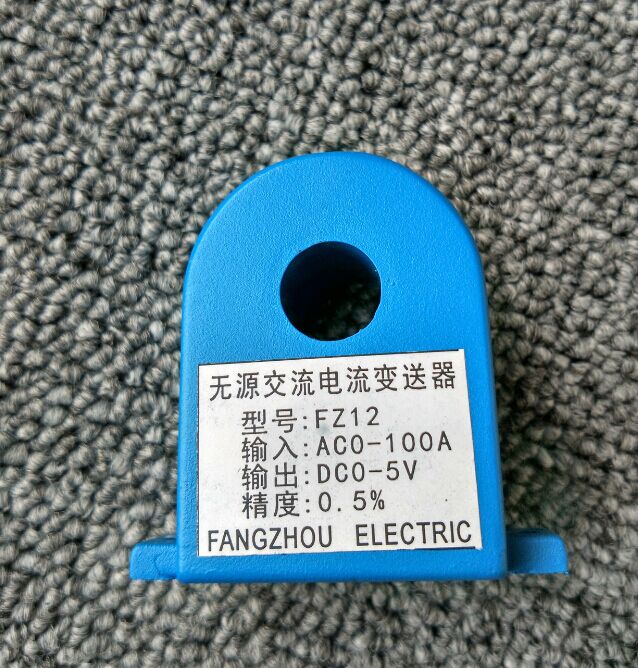

      FZ12－□A／□V  （例如：FZ12-100A/5V）

三、技术参数：

1. 测试条件：室温25℃  频率50Hz
2. 额定输入电流：AC0～150A各档（可定制）
3. 额定输出电压：DC0～5V各档（可定制）
4. 穿孔孔径：12mm
5. 精度等级：0.1级，0.5级（采用引用误差）
6. 线性度：≤0.5％FS
7. 负载能力：电压输出≥200KΩ
8. 隔离耐压：50Hz，1min，3KV
9. 温度漂移：≤±0.01％／℃
10. 响应时间：≤100mS
11. 工作温度：－40～＋70℃
12. 储存温度：－40～＋85℃

注：

1. 额定输入输出涂红色部份为常用规格，推荐使用
2. 可按客户要求定值非标规格
3. 0.1％精度产品价格上浮30％

四、安全注意事项：

1. 在使用昂贵的A／D 输入接口上并联一只  P6KE6.2A或 P6KE6.8A的TVS二极管是非常必要 的保护措施；
2. 原边单匝穿孔穿芯主回路母线温度不得超过85℃；
3. 本产品为户内使用环境，如需在户外使用，必须安装在避雨防水的机箱（柜）内；
4. 单匝穿孔穿芯主回路输入电压≤1KVac，更高电压取决于主回路导线的绝缘。

五、接线示意图：

六、外型尺寸图：
