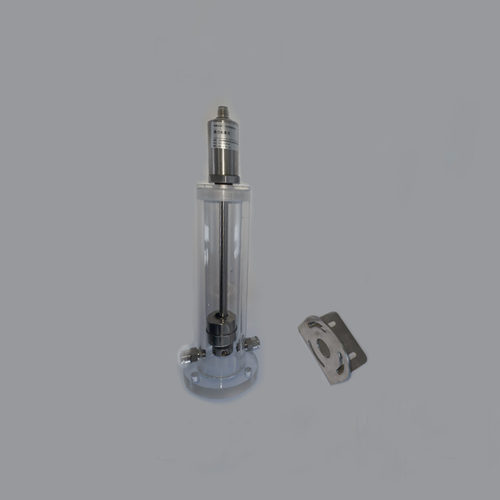

NADO拿度磁致式静力水准仪是一种高精密测量高差及其变化的精密仪器。该系统基于磁致伸缩原理，适用于测量多点的相对沉降。在使用中，多个静力水准仪的容器用通液管连接，每一容器的液位由磁致伸缩式液位传感器检测测出，传感器的浮子位置随液位的变化而同步变化，由此可测出各测点的液位变化量。

应用领域

• 高速公路路基、边坡沉降检测
• 桥墩、基坑沉降检测
• 核电站、大型水电站
• 大坝及水利枢纽、高层建筑的基础
• 轨道交通路基沉降监测
• 地铁支撑墙沉降监测
• 隧道上部山体及建筑物
• 高层建筑沉降监测
• 其他各种结构垂直位移、形变检测

关键技术指标

地基沉降是一个缓慢过程，在任何较短时期，反映到储液罐液面的变化都会非常细微，能否实时、精确地检测到这个微小变化，反映出地基的微小沉降，做到防微杜渐，是衡量一个静力水准仪产品好坏的关键，这对系统所集成液位传感器的实时性、精密性提出了极高要求。由于是户外安装，液位传感器的温度系数、防水性、防雷击都是关键技术。另外，静力水准仪整机的安装尺寸和易更换性也是重要的技术指标。

技术指标

测量参数
测量范围 ：0～100mm～3000mm（可定制更大量程）
模拟输出 ：电流：4~20mA（最小/最大负载：0/500Ω）
                电压：0~10V （最小负载＞5k Ohm）
分 辨 率：12位D/A
Modbus ：输出信号：RS485-RTU
分 辨 率：0.05mm
精     度：0.1mm
非线性度：＜满量程的±0.05％(最小±50μm)
重复精度：＜满量程的±0.002％F.S.（最小±50μm）
更新时间：1ms
工作电流：<80mA（随量程变化）
极性保护：最大-30VDC
超压保护：最大36VDC
绝缘能力：500V（信号地与外壳间）

工作条件
环境温度：- 40℃～+85℃
温度/露点：湿度90%，不能结露
温度系数：＜0.01%FS/℃
防护等级：IP67

外形尺寸
最大外径：最小Φ70mm
电子仓高度：65mm

结构&材料
传感器头：304不锈钢
储 液 罐：亚克力
上下端盖：亚克力

安装&附件
安装方向：竖直，安装斜度不大于5度
安装方式：螺栓安装，M8X1-3
匀布直径：Φ110mm
