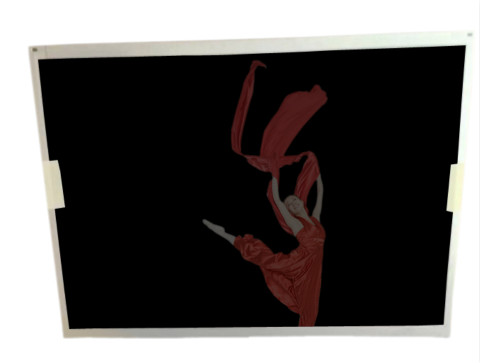

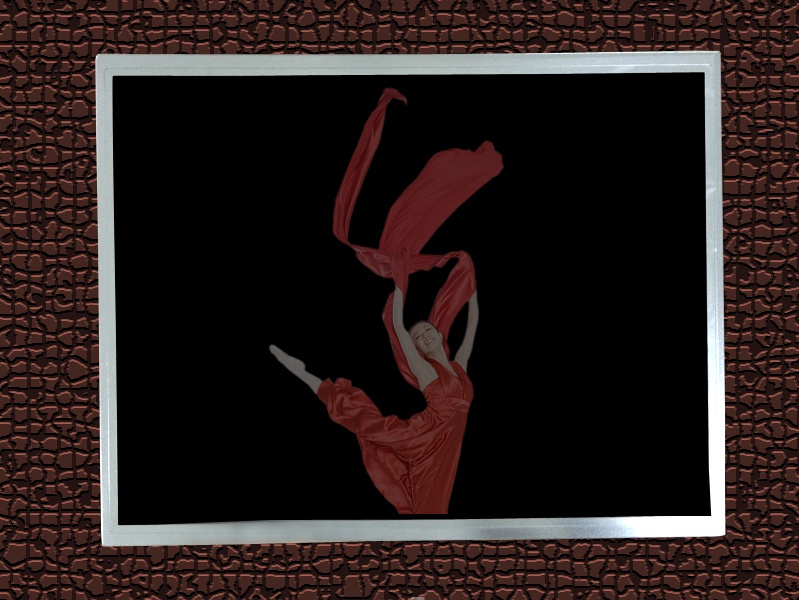

10.4寸龙腾M104GNX1 R1工业液晶显示屏基本参数

龙腾液晶模组M104GNX1 R1 应用详情

制造商：龙腾

型号：M104GNX1 R1

类型：a-Si TFT-LCD , 液晶模组

应用产品 ：工业

对角尺寸 ：10.4"

别名 ：M104GNX1-R1

存储温度： -30 ~ 80 °C

工作温度 ：-20 ~ 70 °C

龙腾液晶模组M104GNX1 R1 结构详情

解析度：1024(RGB)×768 , XGA

点间距(mm)：0.06875×0.20625 (H×V)

像素排列 ：RGB垂直条状

像素间距(mm)：0.20625×0.20625 (H×V)

显示区域(mm)：211.2(H) × 158.4(V)

开口区域(mm)：214.8(H) × 162.0(V)

外观尺寸(mm)：236(H) × 176.9(V)

外观厚度(mm)：5.7±0.3

物理形状 ：平面矩形

宽高比：4:3 (H:V)

风景肖像 ：风景模式

重量 ：290g (Max.)

表面处理 ：雾面，Hard coating (3H)

龙腾液晶模组M104GNX1 R1 光学详情

显示亮度 ：350 cd/m2 (Typ.)

对比度：900:1 (Typ.) (透射)

可视角度 ：75/75/75/75 (Typ.)(CR≥10)

显示模式 ：TN，常白显示，透射式

响应时间(ms)：16 (Typ.)(Tr+Td)

白色坐标 ：Wx:0.310; Wy:0.330

支持颜色 ：262K/16.7M (6-bit / 6-bit + Hi-FRC)

色域 ：50% NTSC (CIE1931)

亮度均匀性：1.25/1.33 (Typ./Max.)(9 points)

龙腾液晶模组M104GNX1 R1 电子详情

帧频率：60Hz

翻转扫描 ：翻转 (180°)

功率总耗 ：3.72W (Max.)

龙腾液晶模组M104GNX1 R1 信号详情

电压供应 ：3.3V (Typ.)

电流供应 ：TBD

信号类型 ：LVDS (1 ch, 6/8-bit)

类型 ：端子

龙腾液晶模组M104GNX1 R1 光源详情

光源类型：WLED

位置 ：侧入式光源

寿命 ：30K(Min.) Hours

类型 ：端子

光源驱动 ：含LED驱动器

电压供应 ：12.0V (Typ.)

功率消耗 ：2.88W (Max.)

M104GNX1 R1龙腾显示屏是郑州恒信达科技有限公司推出的一款采用a-Si TFT-LCD技术的10.4吋液晶模组产品，它装配有WLED背光，含LED驱动器背光驱动，无触摸。

M104GNX1 R1龙腾液晶屏它的工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C。它具有白光LED背光，带有LED驱动，180度翻转显示，6/8位灰阶可选，表面雾面等特征，此型号适用于工业。
