M215HGE-L23|群创工业液晶显示屏21.5寸基本参数

奇美液晶模组M215HGE-L23 应用详情

面板品牌 ：奇美

面板型号：M215HGE-L23

面板尺寸 ：21.5英寸

面板类型 ：a-Si TFT-LCD , 液晶模组

工作温度 ：0 ~ 50 °C

存储温度 ：-20 ~ 60 °C

奇美液晶模组M215HGE-L23 结构详情

像素数量 ：1920(RGB)×1080 , FHD

点间距：0.08275×0.24825 mm (H×V)

像素布局 ：RGB垂直条状

像素间距 ：0.24825×0.24825 mm (H×V)

显示区域 ：476.64×268.11 mm (H×V)

可视区域 ：479.8×271.3 mm (H×V)

外观尺寸：495.6×292.2 mm (H×V)

外观厚度 ：8.3/11.5 (Typ./Max.) mm

外观形状 ：平面矩形

风景肖像 ：风景模式

宽高比：16:9 (H:V)

重量：2.10/2.16Kgs (Typ./Max.)

表面处理 ：雾面 (Haze 25%)，Hard coating (3H)

奇美液晶模组M215HGE-L23 光学详情

面板亮度 ：200 cd/m2 (Typ.)

对比度：700:1 (Typ.) (透射)

可视角度 ：45/45/20/45 (Typ.)(CR≥10)

光学模式 ：TN，常白显示，透射式

反应时间 ：1.5/3.5 (Typ.)(Tr/Td) (ms)

显示颜色 ：16.7M (8-bit)

亮度变动 ：1.43 (Max.)(9 points)

奇美液晶模组M215HGE-L23 电子详情

工作频率 ：60Hz

翻转扫描 ：No

功率消耗 ：18.5W (Max.)

奇美液晶模组M215HGE-L23 背光详情

灯管类型 ：WLED

灯管寿命 ：40K(Min.) (Hours)

数量 ：11S4P

灯管形状 ：4串

位置 ：侧入式光源(右边)

电压输入 ：34.1/37.5V (Typ./Max.)

电流输入 ：65/70mA (Typ./Max.)

功耗 ：8.87/11.25W (Typ./Max.)

灯管驱动 ：无

奇美液晶模组M215HGE-L23 信号详情

信号系统 ：LVDS (2 ch, 8-bit)

电压输入 ：5.0V (Typ.)

电流输入 ：1.2/1.4A (Typ./Max.)

功耗 ：6.0/7.7W (Typ./Max.)

类型 ：端子

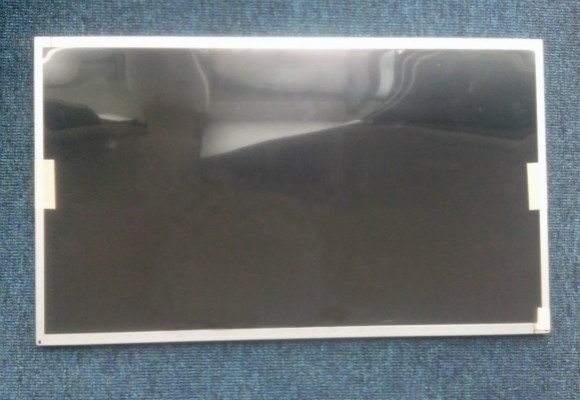

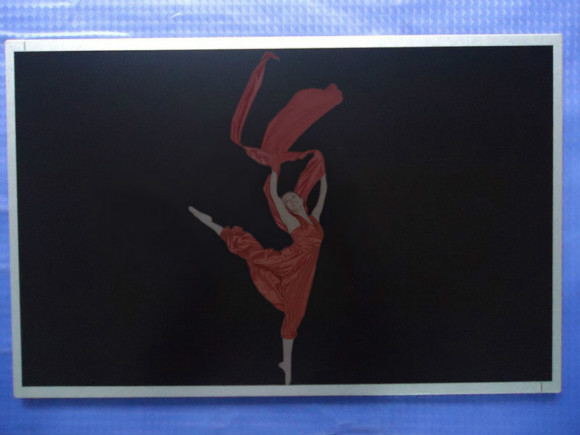

奇美M215HGE-L23显示屏是郑州恒信达科技有限公司推出的一款采用a-Si TFT-LCD技术的21.5英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。

M215HGE-L23特点为: 广色域，表面雾面，风景模式，白光LED背光，宽屏，信号端子正装。
