JY500B21失重秤控制器需外接电阻应变桥式传感器,按图2-1方式连接传感器到仪表。当选用四线制传感器时,必须将仪表的SN+与EX+短接,SN-与EX-短接。
图2-1传感器接线图
表2-1传感器接线对照表
六线接法
EX+
SN+
EX-
SN-
SIG+
SIG-
屏蔽线
四线接法
EX+
EX-
SIG+
SIG-
屏蔽线
EX+: 电源正 EX- : 电源负 SN+ : 感应正
SN-: 感应负 SIG+: 信号正 SIG-: 信号负
SHILED: 屏蔽线
本仪表控制电路输入、输出端口使用24V直流电源作为工作电源,该电源是由仪表内部直接提供的。
仪表开关量输入接至24GND有效,原理如下图所示。
图2-2仪表输入接口原理示意图
开关量输出形式为继电器,各个继电器触点的一端分别接至OUT1—OUT12端口, 另一端均接在相应COM端口(见下图)。OUT1—OUT12端口每一个触点的触点容量为1A,但COM端口的总容量不得大于2A。
传感器接线方法
2.2 控制端口接线
2.2.1 工作电源
2.2.2 开关量输入
2.2.3 开关量输出
05
09
2019

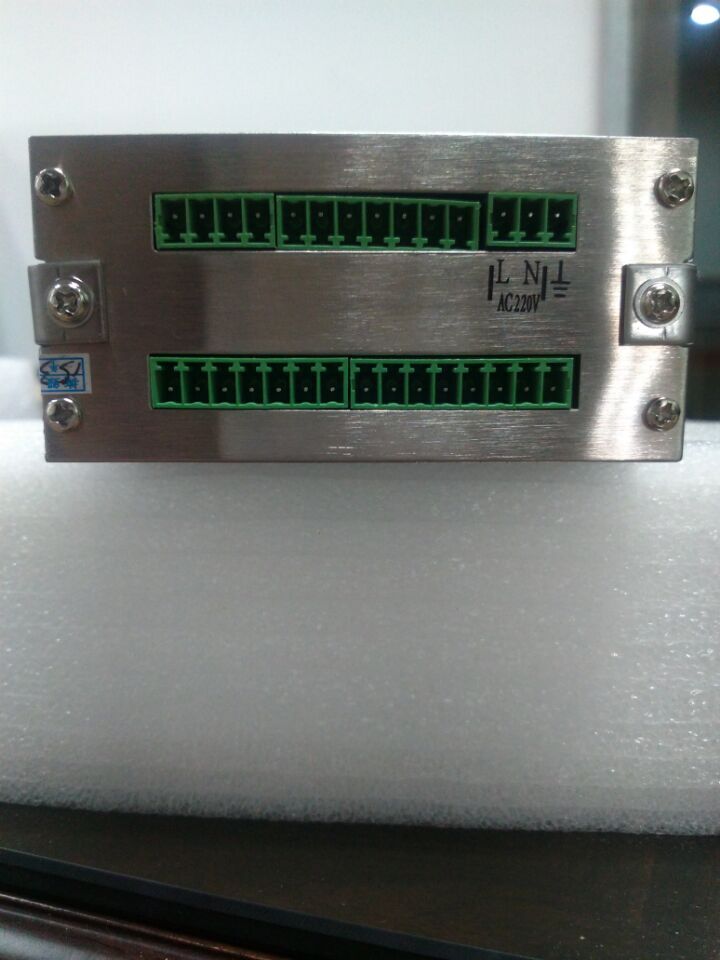

JY500B21失重秤控制器?? JY500B21价格 JY500B21 厂家
来源:[深圳市上善仪器仪表有限公司]
联系人:饶女士
手机:13530182080
电话:0755-26460399
传真:0755-26460399
QQ:281218428
Email:281218428@qq.com
地址:广东省深圳市深圳市深圳市南山西丽文光工业区
品牌:上善
价格:10.00
元/台
供应地:广东省深圳市
产品型号:JY500B21
