G084SN05 V9友达规格书参数

面板品牌：友达(AUO)

面板型号：G084SN05 V9

面板类型：a-Si TFT-LCD，液晶屏

面板尺寸：8.4英寸

分辨率:800(RGB)x600

扫描频率：60Hz

光源类型：2 strings WLED 含LED驱动器

信号接口：LVDS (1 ch, 6/8-bit)，20 pins

面板电压：3.3V (Typ.)

工作温度：-30~85℃

存储温度：-30~85℃

像素密度:119 PPI

像素排列:RGB垂直条状

宽高比:4：3 (宽:高)

物理形状：平面矩形显示

点间距：0.071x0.213 mm (横*竖）

像素间距:0.213x0.213 mm (横*竖）

面板重量：250g (Typ.)

表面处理：雾面, Hard coating (3H)

显示区域：170.4x127.8 mm (横*竖）

可视区域：174.15x131.2 mm (横*竖）

外观尺寸：203x142.5 mm (横*竖）

外观尺寸：8.0 (Max.) mm (厚度）

显示模式：TN，常白显示，透射式

面板亮度:450 cd/m2 (Typ.)

对比度：600 : 1 (Typ.)(透射）

显示颜色：262K/16.2M (6-bit / 6-bit + FRC)

显示色域:45% NTSC (CIE1931)

响应时间：20/10 (Typ.)(Tr/Td) (ms)

可视角度：80/80/80/60 (Typ.)(CR>10)(左/右/上/下)

扫描频率：60Hz

反转扫描：翻转（水平/垂直)

功率总耗：2.94W(Typ.)

灯管位置:侧入式光源(底部)

光源类型：WLED

灯管数量：2 strings

灯管形状：2串

光源寿命：50K (Min.)(小时)

背光电路：含LED驱动器

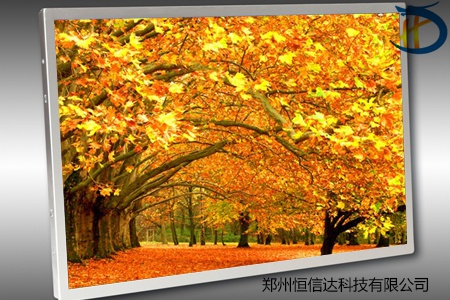

G084SN05 V9是一款友达8.4寸液晶屏，具有广视角和宽温的特点。自带LED驱动，采用LVDS型号接口，背光寿命大于5万小时，G084SN03V3可以在 -30~85℃环境温度下运行。
