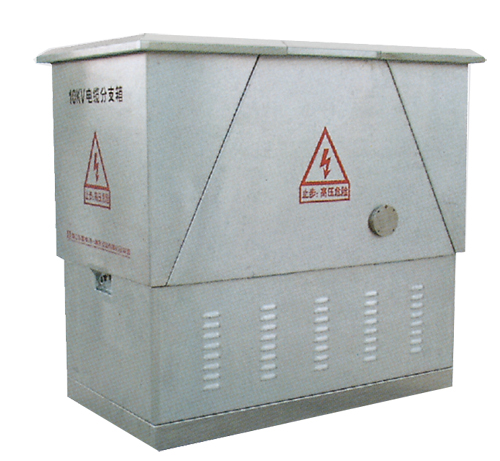

DFW系列高压电缆分支箱，广泛用于35KV,25KV,10KV电缆系统的节

点连接；是电缆从开关柜出现后进行汇集与分接的主要电气设备，

分接箱的电缆接头采用高等级绝缘的进口橡胶紧包覆绝缘，无裸露

带电体；带开关分接箱的开关均采用SF6绝缘负荷开关。

  DFW分接箱设计为户外免维护运行，安全可靠；其防护等级达IP33

，地下分接头可耐洪水淹浸。产品广泛用于城市工业区，住宅小区

，商业中心，矿区和钢铁，汽车，石油，化工，水泥等大型企业以及

其他场合的配电网，特别适合城市电网改造工程，可大大节省电气设

备和电缆投资，提供供电可靠性。

DFW电缆分接箱特性：

  1，结构紧凑，占地面积小，安装简易，操作方便，免维护。

  2，箱体全部为金属钢板或不锈钢板，厚度为2mm，采用防腐设计

和特殊喷漆处理，在恶劣环境中可靠运行（寿命≥30年）。

  3，户外全天候，全防护结构，适用于高温，严寒，洪水浸泡，高

级粉尘地域。

  4，全密封，全绝缘结构，无需绝缘距离，高压带电部分全部为硅

橡胶或EPDM预制式电缆连接器，有效的保证人身安全。

  5，灵活的组合可使出线分支数达到七路，可与SF6负荷开关组成

环网供电，充分满足多种接线要求。

  6，电缆接头可作为开关，带负荷拔插，开断200A负荷电流。

  7，安装故障指示器后，可迅速检测电路故障

  8，一次性投资小，减小电缆长度，不占建筑面积，节省资金。

介绍

  欧式电缆分支箱是近年来广泛用于电力配网系统中的电缆化工程

设备，特点是双向开门，利用对接套管作为连接母排，具有长度小

电缆排列清楚，三芯电缆不需要大跨度交叉等显着优点。其采用的

电缆接头符合DIN476 36标准，一般采用额定电流630A螺栓固定连接

式电缆接头。

适应环境

  1，环境温度：高气温：＋40℃，低气温－30℃

  2，风速：相当34m/s(不大于700Pa）

  3，湿度：日相对湿度平均值不大于90‰ 月相对湿度平均值不

大于95‰

  4，防震：水平加速度不大于0.4m/s2，垂直加速度不大于0.15m/s2

  5，安装地点倾斜度：不大于3°

  6，安装环境：周围空气应不受腐蚀性，可燃烧气体，水蒸汽等明

显污染，安装地点无剧烈震动。
