产品描述

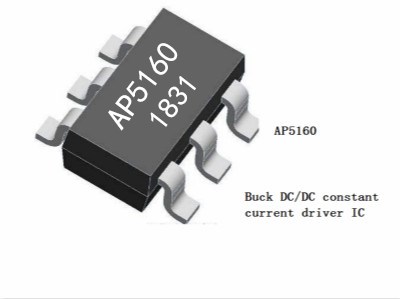

AP5160 是一款效率高，稳定可靠的 LED 灯恒流驱动控制芯片，内置高精度比较器，固定
关断时间控制电路，恒流驱动电路等，特别适合大功率 LED 恒流驱动。
AP5160 采用 SOT23-6 封装，通过调节外置电流检测的电阻值来设置流过 LED 灯的电流，
从而设置 LED 灯的亮度，外驱 MOS 管输出电流可达 7.5A。
AP5160 采用固定关断时间的峰值电流控制方式，其工作频率可达 300KHz,可使外部
电感和滤波电容体积减小，效率提高，节省 PCB 面积，关断时间为 620ns,并可通过外部
电容进行调解，工作频率也可根据用户要求进行调节。在 EN 端加 PWM 信号，可调节 LED 灯的
亮度。
 特点
 内置温度保护
输出短路保护
 内置 5.6V 稳压管
 高效率：可高达 95%
 工作频率：300KHz
 宽输入电压范围：2.5V～100V
 关断时间可调
 峰值电流采样电压：250mV
 亮度可调：EN 端的 PWM 调光
应用领域
 LED 手电筒
 大功率 LED 驱动
 电动车，摩托车灯照明
