TD系列分体式传感器产品特点：

1.超小安装空间，分体式设计；

2. 电子头外置，替换方便；
  3.绝对位置输出，无需归零；
  4.LED灯实时状态显示，易于诊断；

5.内置测干防护等级可达IP69；



TD系列产品内置安装的测杆头部尺寸仅为φ26.9mm（直径）*32mm（长度），适用于对安装空间有严格要求的内置测量场合。内置测杆部分防护等级为IP69.

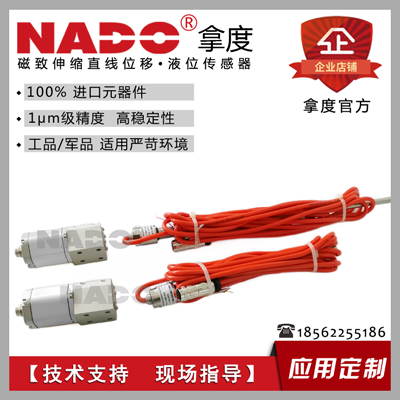

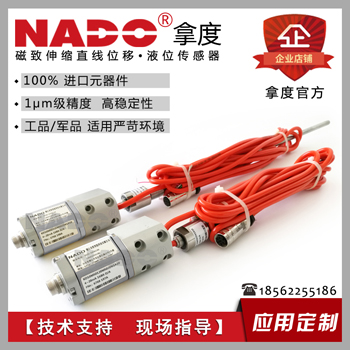

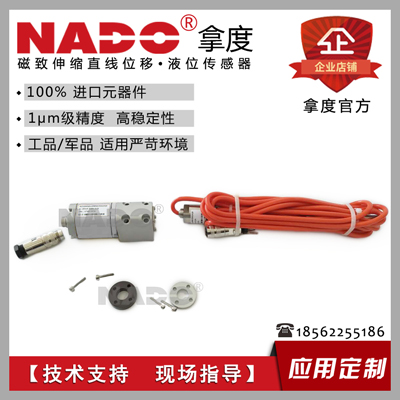

产品名称：TD系列分体式传感器

输出信号：模拟量输出 、SSI



模拟量输出

测量参数

测量范围：25mm～2500mm 或根据客户需要定制

输出信号：0~20mA（最小/最大负载：0/500Ω）4-20mA（最小/最大负载：0/500Ω）0~10V（最小负载＞5kΩ）-10~+10V（最小负载＞5kΩ）

分辨率：16位D/A

非线性度：＜±0.01%F.S.（最小±50μm）

重复精度：＜±0.002%F.S.（小±2μm）

更新时间：＞1kHz

电气特性

出线方式：直出线缆或航空插头

供电电压：24VDC(-15/+20%)

工作电流：＜50mA（随量程变化）

极性保护：最大-30VDC

超压保护：最大36VDC

绝缘能力：500V

故障指示：红、绿双色LED指示灯

结构及材料

传感器头：铝合金

安装座：铝合金

内置测杆：304L不锈钢

安装及附件

安装方向：任意

安装方式：螺纹安装，M18*1.5或用户钉子

位置磁铁：标准磁环及各种环形磁铁

工作条件

磁铁速度：任意

环境温度：-40℃~+85℃

湿度/露点：湿度90%，不能结露

温度系数：≤ 30PPm/℃

电气防护：测杆部分IP69，电子头部分IP67

耐压能力：35MPa(连续) / 70MPa （峰值）
