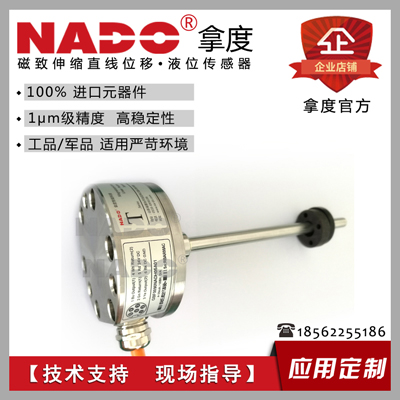

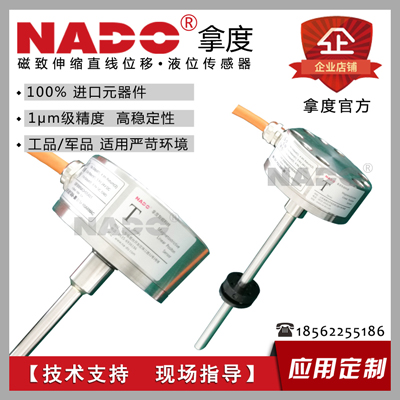

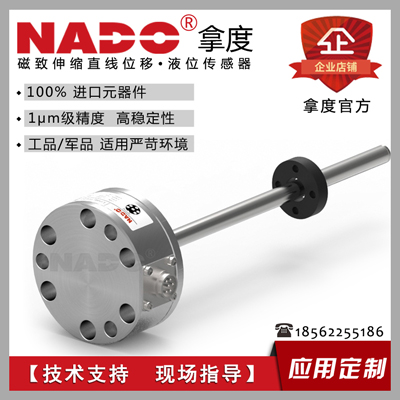

GB重载型传感器

    GB系列产品电子头尺寸34mm，采用全密封式设计，非常适合带U型耳环液压缸内置安装，具有结构紧凑，抗干扰能力强，全密封抗污、防油、防水（汽）等特殊优点；

      模拟量输出包括：直流电流4~20mA（正、反向）和直流电压0~10V（正、反向）;

      SSI输出包括：24、25、26位 二进制或格雷码；可广泛应用于工程机械、动力机械等场合。

产品特点：

紧凑型电子仓，厚度仅34mm

端面法兰安装，节约安装空间

坚固可靠，耐油抗污

绝对位置输出，无需归零

非接触式测量，永不磨损

测量参数

测量范围：50-3250mm

SSI信号：24、25位二进制或格雷码

传输速度：70kBd~1MBd

线长：＜3 ＜50 ＜100  ＜200  ＜400m

速率1000＜400＜300＜200＜100kBd

分辨率：5/10/20/50/100μm

非线性度：＜±0.02%F.S.（最小±60μm）

重复精度：＜±0.001%F.S.

更新时间：＞1.5kHz

电气特性

出线方式：防水接头或七芯航空插头

输入电压：24VDC（-15/+20%）

工作电流：＜60mA（随量程变化）

极性保护：最大-30VDC

超压保护：最大36VDC

绝缘能力：500V（信号地与外壳间）

故障指示：无

结构及材料

传感器头：304L不锈钢

安装法兰：304L不锈钢

外保护杆：304L不锈钢

安装及附件

安装方向：任意

安装方式：6个M6*16端面法兰压紧密封

位置磁铁：标准磁环及各种环形磁铁

工作条件

磁铁速度：任意

环境温度：-40℃~+85℃

湿度/露点：湿度90%，不能结露

温度系数：＜15PPm/℃

防护等级：防水接头输出IP68，航空插头输出IP67

耐压能力：35MPa(连续) / 70MPa （峰值）

TM

分辨力：16位D/A或满量程的0.025%（最小100μm）

有效行程：0-200mm

工作电压：+24Vdc（±20%）

输出信号：4-20mA（最小/最大负载0/500Ω）（三线制）

材质：测杆304，灌封部分环氧。
