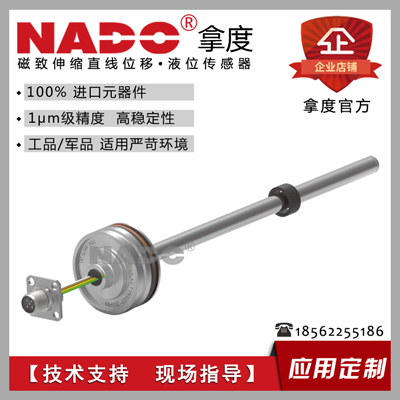

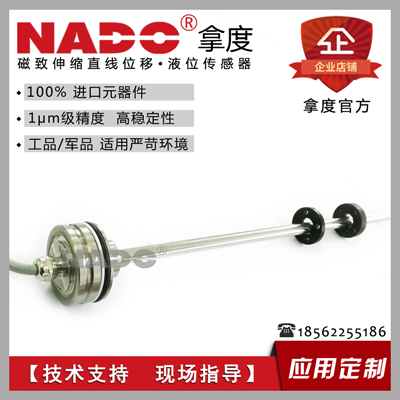

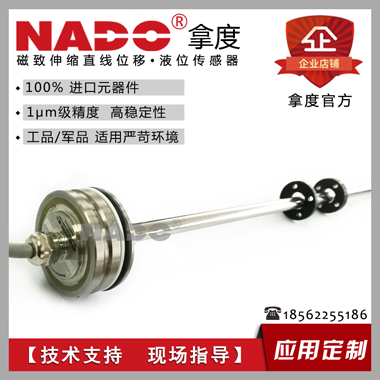

MH结构紧凑型传感器产品特点：

●坚固耐用，全封闭设计,结构紧凑；

●电压使用范围广，电压：12V-24V；

●耐高温可达105℃ ；

●低功耗设计，有效减小系统发热；

●测量起始位置，全量程可调；

●体积小，安装使用方便；

●永不磨损，非接触式测量方式；

●线性测量，位置输出；

●抗干扰，抗震动能力强；

●适应恶劣环境，防护等级高；

●低功耗设计，有效减小系统发热；

●多种接口可选。

输入

测量数据：位置（游标磁环）

测量范围：50mm～2500mm 或根据客户需要定制最高可达25

测量个数：1个

输出

电流：0~20mA或20-0mA（最小/最大负载：0/250Ω）

电压：0.5~4.5Vdc（最大负载电阻≥10kΩ）

精度

分辨率：±0.1mm（50-400mm）量程÷4096（＞400mm）

非线性度：±0.1mm（50-400mm）0.02%（＞400mm）

重复精度：±0.1mm

迟滞：＜0.1mm

更新时间：2ms

工作条件

磁铁速度：任意

环境温度：-40℃~+105℃

湿度/露点：湿度90%，不能结露

温度系数：≤ 30PPm/℃

电气防护：IP67

EMC测试:GB/T17626.2/3/4/6/8,等级4/3/4/3/3，A类，CE认证ISO13766，ISO11452-2/4

冲击指标：GB/T2423.5 100G（11ms）

振动指标：GB/T2423.10 25g/10~2000Hz

结构及材料

电子仓：304L不锈钢

测杆：304L不锈钢

外管压力：35Mpa（连续）/70Mpa（峰值）

位置磁铁：标准磁环及各种环形磁铁

安装

安装方向：任意

电气连接

出线方式：直出线缆或航空插头

输入电压：9-32VDC

功耗：＜1W

极性保护：最大-30VDC

超压保护：最大36VDC

绝缘强度：500V

绝缘电阻：＞10MΩ
