产品型号：JLT4005A
A.产品概述（DeSCRJPTion of products）

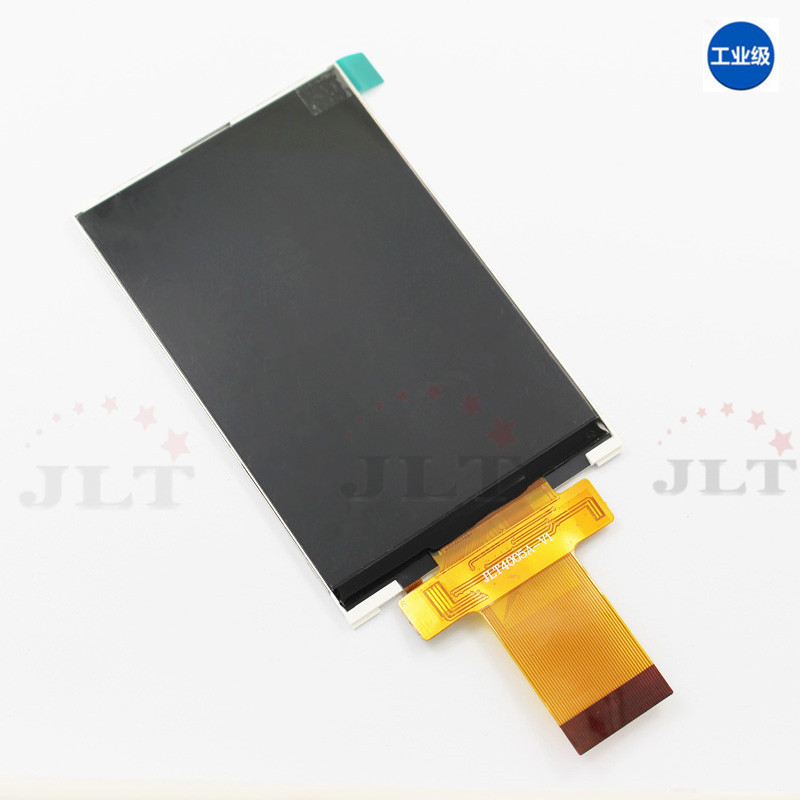

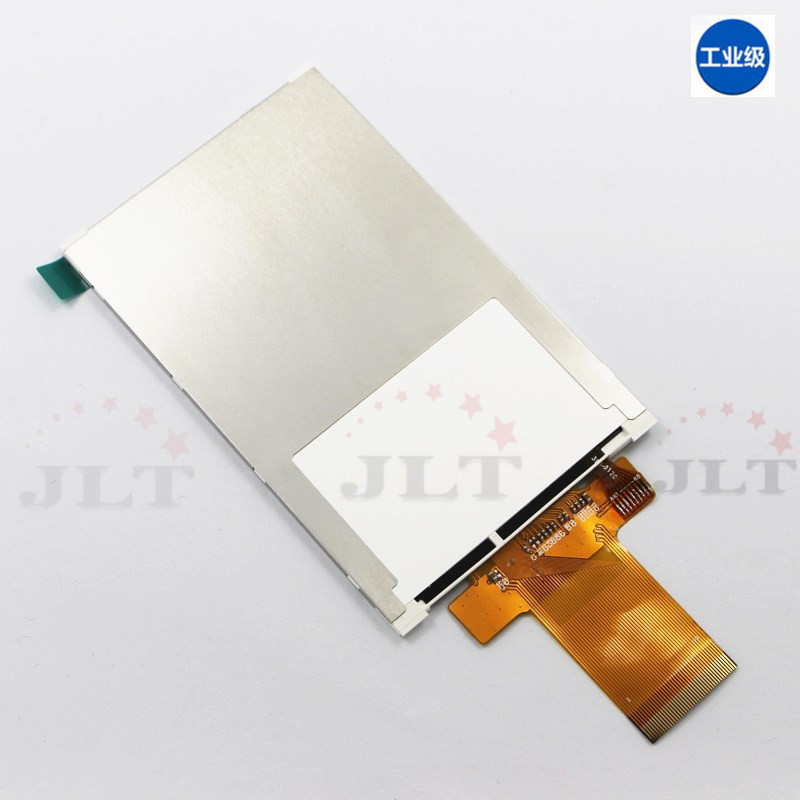

B.产品图片（Product pictures）
点我选购样品
点我了解其它3.5英寸TFT液晶屏
C.接口定义（ Interface definition）
点我
详细规格书及配套代码.应用资料.可到网站下载页面进行下载，也可直接咨询晶力泰销售人员。
D.其他信息（ Other information）
PIN 脚
名称
描述
电路接法
1
GND
GND
GND
2
A
背光正极
接VCC或者背光控制电路
3
K
背光负极
接GND或者背光控制电路
4
VCC
3.3V供电电压
3.3V供电电压
5
IM0
此处接法需要咨询我们工程FAE
接VCC或GND
6
IM1
接VCC或GND
7
IM2
接VCC或GND
8
RESET
模组复位信号，低电平有效
接普通IO口/或复位电路
9
VSYNC
RGB接口场同步信号
接RGB-TCON信号
10
HSYNC
RGB接口行同步信号
接RGB-TCON信号
11
PCLK
RGB接口时钟信号
接RGB-TCON信号
12
DEN
RGB接口允许信号
接RGB-TCON信号
13-30
DB17-DB0
数据线
接普通IO口
31
SDO
SPI接口数据输出
接普通IO口
32
SDA
SPI接口数据输入/输出
接普通IO口
33
RD
MPU接口读信号，低电平有效
接普通IO口
34
WR/SCL
MPU接口写信号，低电平有效/SPI时钟信号
接普通IO口
35
RS
MPU接口寄存器选择信号
接普通IO口
36
CS
液晶模组片选信号
接普通IO口
37
YU
触摸面板YU
接触摸IC/ NC
38
XL
触摸面板XL
接触摸IC/ NC
39
YD
触摸面板YD
接触摸IC/ NC
40
XR
触摸面板XR
接触摸IC/ NC
下载全套资料（Demo程序.规格书.参考设计资料) ！！
更详细规格书及配套代码.应用资料.可直接咨询晶力泰销售人员.（联系方式在左边喲)
