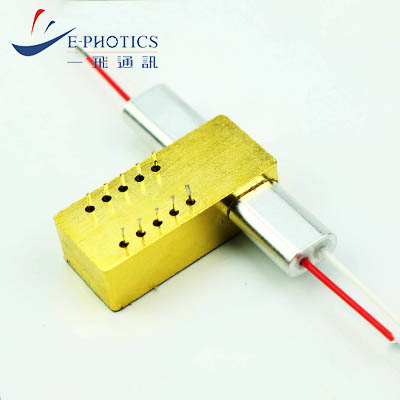

2x2 Mechanical Fiber Optical Switch
产品描述 Description
2x2机械光开关通过连接或阻断光信号连接进光路中，产品通过电信号控制达到光路的切换，优良的设计使得产品具有高稳定性、高可靠性、低损耗、低成本等优点，广泛用于光网络的切换和保护。
The 2x2 optical switch is connected to the optical path by connecting or blocking the optical signal, the product is controlling by electrical signal to switch the optical path. the excellent design makes the product have the advantages of high stability, high reliability, low loss and low cost, which are widely used in the switching and protection of optical network.
产品应用 Applications
● 系统监控
● 光传感系统
● 网络安全和监控
● System Monitoring
● Optical sensing system
● Network Security and Monitoring
产品特点 Features
● 低损耗
● 高稳定性、高可靠性、低串扰
● 光路无胶
● Low Insertion Loss
● High Stability, High Reliability, Low Crosstalk
● Epoxy-free on Optical Path
产品参数 Specifications
项目
Parameters
单位
Unit
规格参数
Specifications
工作波长
Wavelength Range
nm
850 ± 50 / 1310 ± 50
1260 ~ 1650
测试波长
Test Wavelength
nm
850 / 1310
1310 / 1550
插入损耗
Insertion Loss 1, 2
dB
≤ 1.0
波长相关损耗
WDL
dB
≤ 0.30
温度相关损耗
TDL
dB
≤ 0.30
偏振相关损耗
PDL
dB
--
SM ≤ 0.05
回波损耗
Return Loss
dB
MM ≥ 30
SM ≥ 50
串扰
Crosstalk
dB
MM ≥ 35
SM ≥ 55
重复性
Repeatability
dB
≤ ±0.02
寿命
Durability
Cycles
≥10 Million
响应时间
Switching Time
ms
≤ 5
最大光功率
Maximum Optical Power
mW
≤ 500
工作温度
Operating Temperature
℃
-20 ~ +70
存储温度
Storage Temperature
℃
-40 ~ +85
相对湿度
Relative Humidity
%
5 ~ 95
尺寸
Dimension
mm
(L)27.0×(W)12.0×(H)8.0 ±0.2
Note: 1 Test at room temperature and SOP.
2 Excluding connectors, 0.2dB for one pair connectors.

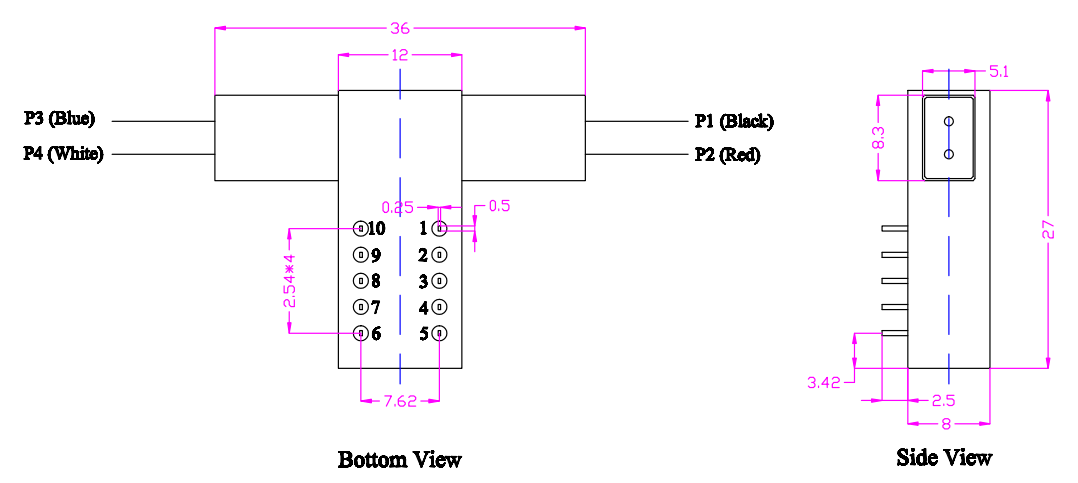

外观尺寸 Dimension（Unit：mm）

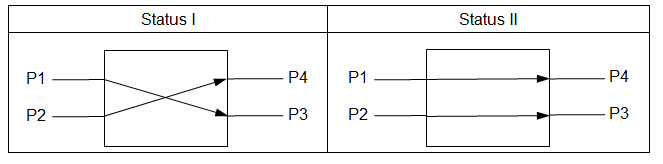

光路图 Functional Diagram
订购信息 Ordering Information
YFS-2x2-□-□-□-□-□-□
—□
—□
—□
—□
—□
—□
Switch Type
Fiber Type
Test Wavelength
Tube Type
Fiber Length
Connector
L1：
Latching-1
L2：
Latching-2
N：
Non-latching
SM：
SM，9/125
M5：
MM，50/125
M6：
MM，62.5/125
X：
Others
850：
850nm
1310：
1310nm
8513：
850/1310nm
1550：
1550nm
1315：
1310/1550nm
X：
Others
250：
250um
900：
900um
X：
Others
05：
0.5m±125px
10：
1.0m±125px
X：
Others
OO：None
FC：FC/PC
FA：FC/APC
SC：SC/PC
SA：SC/APC
ST：ST/PC
LC：LC/PC
X：Others
