通常BOURNS电位器应用于电压调整结构，而且接线方法宜选择“1”脚接地。我们要避免运用电流调整式结构，由于电阻与接触片间的接触电阻不利于大电流的经过。在贴片可调电位器套上旋钮的过程中，所用推力不能过大以免构成对电位器的损坏。由于BOURNS电位器对电路的工作起着较为重要的作用，在电路中的作用是平衡输入电压与输出电压之间的关系。还有的就是避免BOURNS电位器长接地线，这样会大大增加电感和电阻的性能影响，从而后置则严重降低电位器的抑制性能。详细内容：http://www.best66.cn/bournsdianweiqi.html

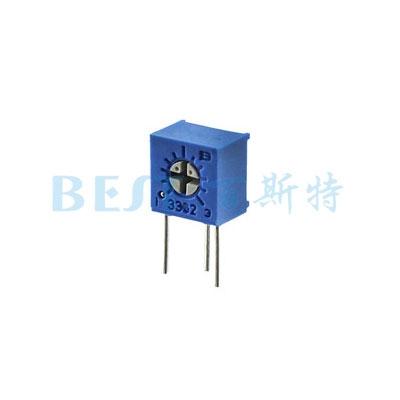

(1)BOURNS电位器_3362S

原厂标准完整型号: 3362S-1-502

电阻(欧姆): 5k

功率(W): 0.5W，1/2W

容差: ±10%

温度系数: ±100ppm/°C

圈数: 单路

安装类型: 通孔

端子类型: PC 引脚

调节类型: 侧面调节

电阻材料: 金属陶瓷

大小/尺寸: 矩形 - 0.275" x 0.260" 表面 x 0.275" 高(6.99mm x 6.60mm x 6.99mm)

(2)BOURNS电位器_H22

原厂标准完整型号: PDB12-H2251-102BF

圆锥: 线性

电阻(欧姆): 1k

容差: ±20%

套数: 1

内置开关: 棘爪

功率(W): 0.08W

温度系数: -

电阻材料: 碳

端子类型: PCB 引脚，板锁

致动器类型: 扁平型

致动器长度: 0.984"(25.00mm)

致动器直径: 0.236"(6.00mm)

衬套螺纹: -

安装类型: 通孔

(3)BOURNS电位器_3590S

原厂标准完整型号: 3590S-2-502L

圆锥: 线性

电阻(欧姆): 5k

容差: ±5%

套数: 1

内置开关: 无

功率(W): 2W

温度系数: ±50ppm/°C

圈数: 10

旋转: 3600°

调节类型: -

电阻材料: 绕线

端子类型: 焊片

致动器类型: 开槽型

致动器长度: 0.812"(20.63mm)

致动器直径: 0.2497"(6.34mm)

衬套螺纹: 3/8-32

安装类型: 面板安装

(4)BOURNS电位器_3386P

原厂标准完整型号: 3386P-1-502

电阻(欧姆): 5k

功率(W): 0.5W，1/2W

容差: ±10%

温度系数: ±100ppm/°C

圈数: 单路

调节类型: 顶部调节

电阻材料: 金属陶瓷

安装类型: 通孔

端子类型: PC 引脚

大小/尺寸: 方形 - 0.375" x 0.375" 表面 x 0.190" 高(9.53mm x 9.53mm x 4.83mm)

关于BOURNS电位器的接线原理和其它电位器大概差不多都是一致的，其构造一般都是由一个电阻体和转动轴(转动系统)以及三个引脚端组成。不过对于BOURNS电位器其引脚的接法为左边的接线引脚端接入地线，而右边的接线引脚端接入信号输出线，然后对于中间的接线引脚端则接入信号输出线即可。其次在BOURNS电位器端脚焊接接线当中，请注意其电位器的引脚端焊接温度要避免过高以及焊接的时间不能过长，否者会导致造成电位器的引脚焊穿而损坏的问题。
