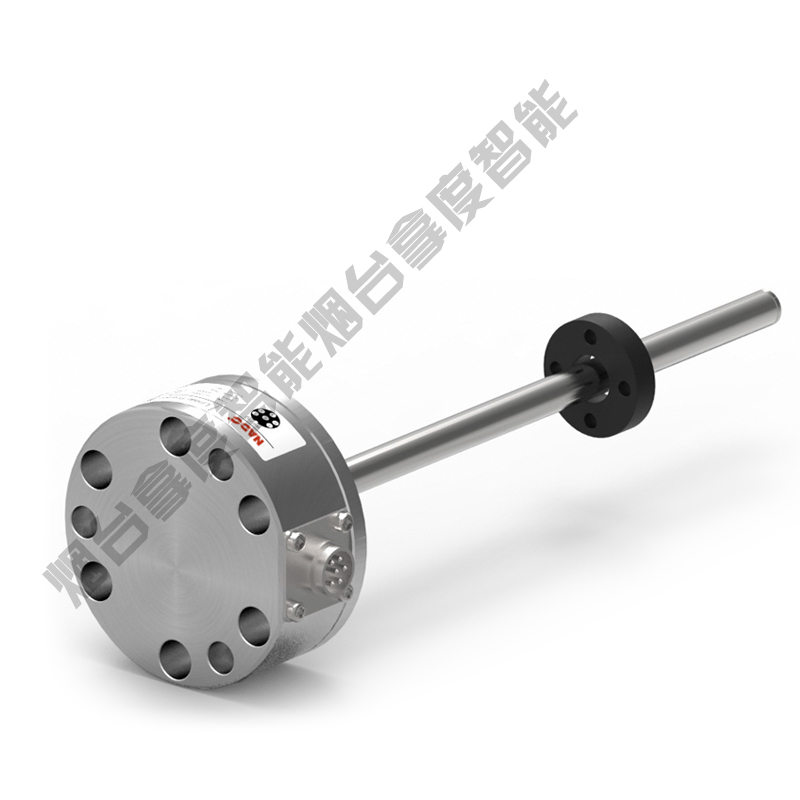

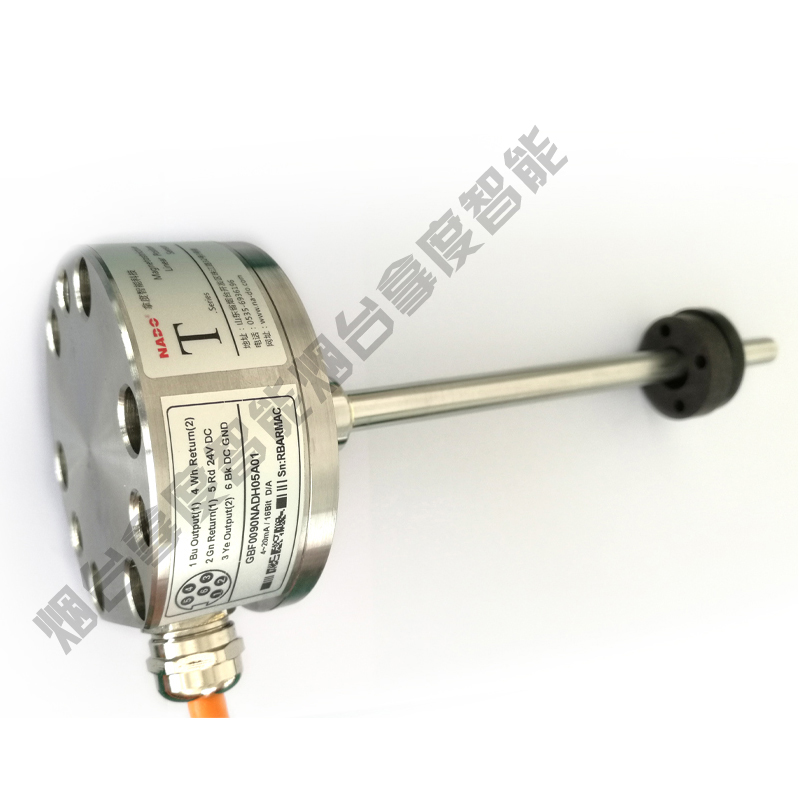

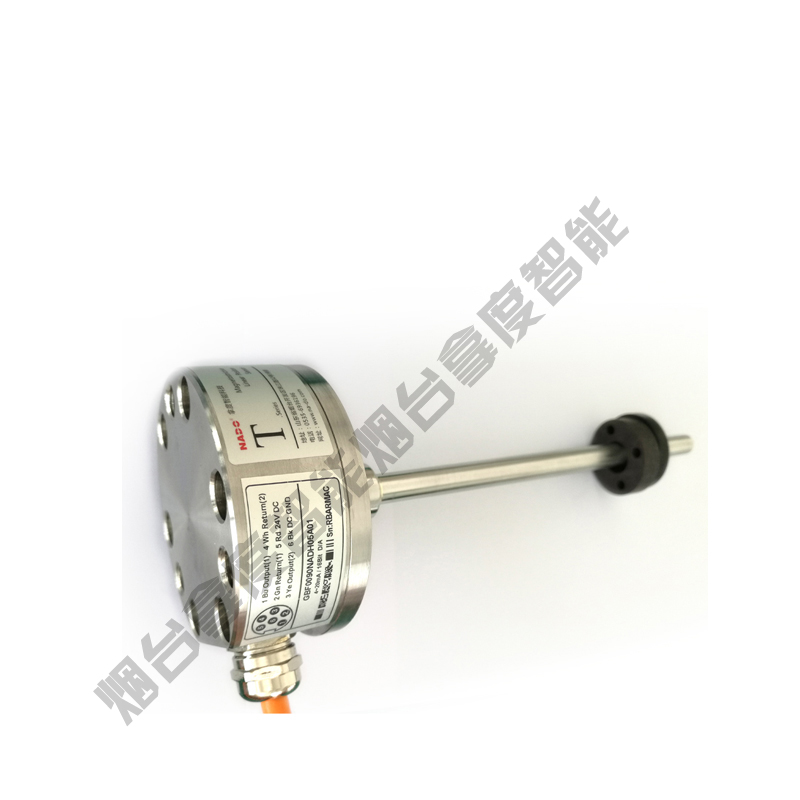

GB系列重载型位移传感器
GB系列重载型位移传感器产品特点：
● 端面法兰安装，节约安装空间；
●非接触式测量，永不磨损。
GB系列产品电子头尺寸34mm，适合带U型耳环液压缸内置安装，结构紧凑，抗干扰能力强，全密封抗污、防
油、防水（汽）等特殊优点；
SSI输出包括：24、25、26位二进制或格雷码；可广泛应用于工程机械、动力机械等场合。
技术参数：
模拟量输出
项目名称
规格/参数
测量范围
50-3250mm，根据客户需要定制
输出信号
0~20mA，4~20mA；0~10V，-10~+10V
分 辨 率
16位D/A
非线性度
＜±0.01％F.S.(最小±50μm)
重复精度
＜±0.001％F.S.(最小±1μm)
响应频率
与量程相关
工作电压
24VDC （-15~+20%）
工作温度
- 40℃～+85℃
防护能力
防水接头输出IP68，航空插头输出IP67
安装方式
6个M6X16端面法兰压紧密封
SSI输出
项目名称
规格/参数
测量范围
50-3250mm，根据客户需要定制
输出信号
24/25位 二进制或格雷码
分 辨 率
5/10/20/50/100μm
非线性度
＜±0.02％F.S.(最小±60μm)
重复精度
＜±0.001％F.S.
响应频率
与量程相关
工作电压
24VDC （-15~+20%）
工作温度
- 40℃～+85℃
防护能力
防水接头输出IP68，航空插头输出IP67
安装方式
6个M6X16端面法兰压紧密封
电气连接：
模拟量输出
针号
线色
定义
1
灰
信号输出： 0-20mA，0-10V
2
粉
信号地
3
黄
（+）通讯接口
4
绿
（-）通讯接口
5
棕
+24VDC（-15%~+20%）
6
白
直流电源地
SSI输出
针号
线色
定义
1
灰
（-）数据
2
粉
（+） 数据
3
黄
（-） 时钟
4
绿
（+） 时钟
5
棕
+24VDC（-15%~+20%）
6
白
直流电源地
7
不接
●紧凑型电子仓，厚度仅34mm；
●坚固可靠，耐油抗污；
●绝对位置输出，无需归零；
模拟量输出包括：直流电流4~20mA（正、反向）和直流电压0~10V（正、反向）;
