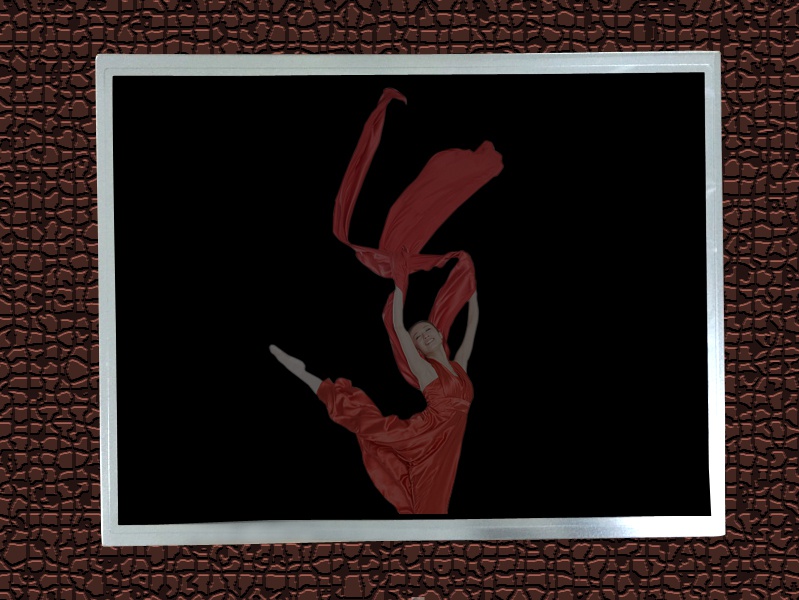

龙腾广视角15寸M150GNN2 R1工业液晶显示屏基本参数

龙腾液晶模组M150GNN2 R1 应用详情

品牌：龙腾

型号名称：M150GNN2 R1

屏幕类型 ：a-Si TFT-LCD , 液晶模组

其它名称 ：M150GNN2-R1

屏幕尺寸 ：15.0吋

适用于：工业

工作温度 ：-20 ~ 70 °C

存储温度 ：-30 ~ 80 °C

龙腾液晶模组M150GNN2 R1 光学详情

亮度(cd/m2) ：420 (Typ.)

对比度：800 : 1 (Typ.) (透射)

响应速度 ：16 (Typ.)(Tr+Td) (ms)

可视角度 ：80/80/80/80 (Typ.)(CR≥10)

光学模式 ：TN，常白显示，透射式

色度 ：Wx:0.305; Wy:0.325

颜色数量 ：16.7M (6-bit + Hi-FRC)

白场变动 ：1.25/1.33 (Typ./Max.)(9 points)

龙腾液晶模组M150GNN2 R1 结构详情

分辨率：1024(RGB)×768 , XGA

像素配置 ：RGB垂直条状

点间距(W×H)：0.099×0.297 mm

像素间距(W×H)：0.297×0.297 mm

显示尺寸 ：304.128(W)×228.096(H) mm

外观尺寸 ：326.5(W)×253.5(H) mm

可视尺寸 ：307.4(W)×231.3(H) mm

外观厚度 ：12.0±0.5 mm

物理形状 ：平面矩形

风景肖像 ：风景模式

宽高比(W:H)：4:3

重量 ：930/960g (Typ./Max.)

表面处理 ：雾面，Hard coating (3H)

龙腾液晶模组M150GNN2 R1 电子详情

刷新频率 ：60Hz

翻转扫描 ：翻转 (180°)

龙腾液晶模组M150GNN2 R1 信号详情

输入电流 ：0.25A (Typ.)

输入电压 ：3.3V (Typ.)

功耗 ：1.3W (Max.)

信号接口 ：LVDS (1 ch, 8-bit)

类型 ：端子

龙腾液晶模组M150GNN2 R1 发光详情

灯管类型 ：WLED

位置 ：侧入式光源(底部)

寿命 ：50K(Typ.) (Hours)

类型 ：端子

背光驱动 ：含LED驱动器

输入电压 ：10.8/12.0/12.6V (Min./Typ./Max.)

功耗 ：7.5W (Max.)

 M150GNN2 R1龙腾显示屏是郑州恒信达科技有限公司推出的一款采用a-Si TFT-LCD技术的15.0吋液晶模组产品，它装配有WLED背光，含LED驱动器背光驱动，无触摸，全视角。

由于M150GNN2 R1龙腾显示屏的每个像素点采用了6-bit + Hi-FRC灰阶信号，此产品可以显示16.7M颜色，其显示的色彩饱和度也达到了70% (CIE1931)。背光方面此产品采用了WLED发光的侧入式光源(底部)，光源的使用寿命为50K小时，含LED驱动器。
