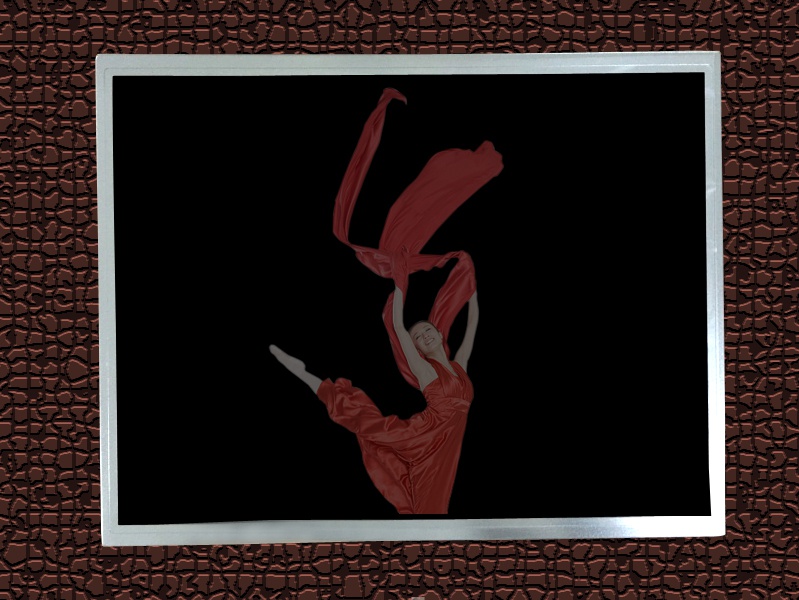

奇美M185BGE-L23工业液晶显示屏|18.5寸显示屏

基本参数

奇美液晶模组M185BGE-L23 应用

面板品牌：奇美

面板型号：M185BGE-L23

面板尺寸：18.5英寸

面板类型 ：a-Si TFT-LCD , 液晶模组

工作温度 ：0 ~ 50 °C

存储温度 ：-20 ~ 60 °C

奇美液晶模组M185BGE-L23 结构详情

像素数量：1366(RGB)×768 , WXGA

点间距：0.100×0.300 mm (H×V)

像素布局 ：RGB垂直条状

像素间距 ：0.300×0.300 mm (H×V)

显示区域 ：409.8×230.4 mm (H×V)

可视区域 ：413.4×234.0 mm (H×V)

外观尺寸 ：430.37×254.6 mm (H×V)

外观厚度 ：11.0 (Max.) mm

外观形状：平面矩形

风景肖像 ：风景模式

宽高比：16:9 (H:V)

重量：1.45/1.50Kgs (Typ./Max.)

表面处理 雾面：(Haze 25%)，Hard coating (3H)

奇美液晶模组M185BGE-L23 光学参数

面板亮度 ：200 cd/m2 (Typ.)

对比度：700:1 (Typ.) (透射)

可视角度 ：45/45/20/45 (Typ.)(CR≥10)

光学模式 ：TN，常白显示，透射式

反应时间 ：1.5/3.5 (Typ.)(Tr/Td) ms

显示颜色 ：16.7M (8-bit)

亮度变动 ：1.33 (Max.)(9 points)

奇美液晶模组M185BGE-L23 电子详情

工作频率 ：60Hz

翻转扫描 ：No

功率消耗 ：10.92W (Max.)

奇美液晶模组M185BGE-L23 背光详情

灯管类型： WLED

数量：8S4P

灯管寿命：40K(Min.) (Hours)

灯管形状 ：4串

位置 ：侧入式光源(右边)

电压输入 ：24.8/27.2V (Typ./Max.)

电流输入 ：65/69mA (Typ./Max.)

功耗 ：6.45/7.07W (Typ./Max.)

类型 ：端子

灯管驱动 ：无

奇美液晶模组M185BGE-L23 信号详情

信号系统 ：LVDS (1 ch, 8-bit)

电压输入 ：5.0V (Typ.)

电流输入 ：0.55/0.7A (Typ./Max.)

功耗 ：2.75/3.85W (Typ./Max.)

类型 ：端子

M185BGE-L23奇美显示屏是郑州恒信达科技有限公司推出的一款18.5英寸a-Si TFT-LCD液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。此产品工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。

M185BGE-L23液晶屏的特点为: 广色域，表面雾面，风景模式，白光LED背光，宽屏，信号端子正装。
